线上性能问题 - 玩转 MAT 分析内存泄漏

前面讲过，使用 jmap –histo 或 jcmd 命令去分析哪些对象占据着我们的堆空间，如果是遇到内存情况比较复杂的情况，就需要导出 dump 文件进行分析了，这个时候我们必须要借助一下工具，本文将以 MAT 开展分析过程。

MAT 简介

MAT 工具是基于 Eclipse 平台开发的，本身是一个 Java 程序，是一款很好的内存分析工具，适用于复杂的内存分析场景。

官网下载地址 https://eclipse.dev/mat/download/

Mac x86_64 版本（下载有点慢，用迅雷）： https://mirror.kakao.com/eclipse/mat/1.16.1/rcp/MemoryAnalyzer-1.16.1.20250109-macosx.cocoa.x86_64.dmg

MAT 安装配置

接下来我将以mac版本进行讲解安装的过程。

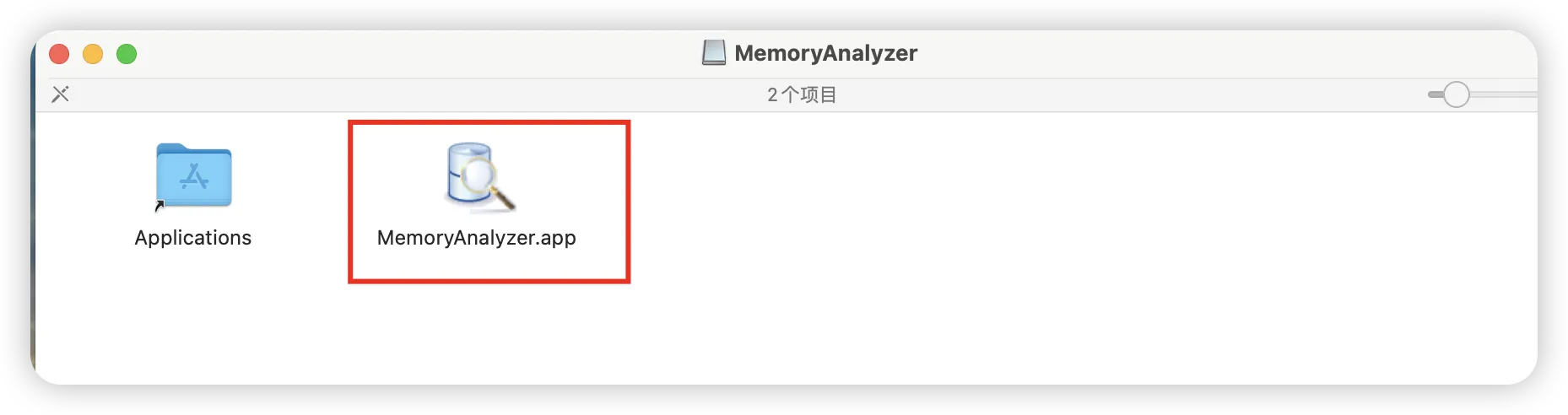

首先打开下载的 MemoryAnalyzer-1.16.1.20250109-macosx.cocoa.x86_64.dmg，将 MemoryAnalyzer.app 拖动到 Applications 文件夹内，搞定收工，安装完成。

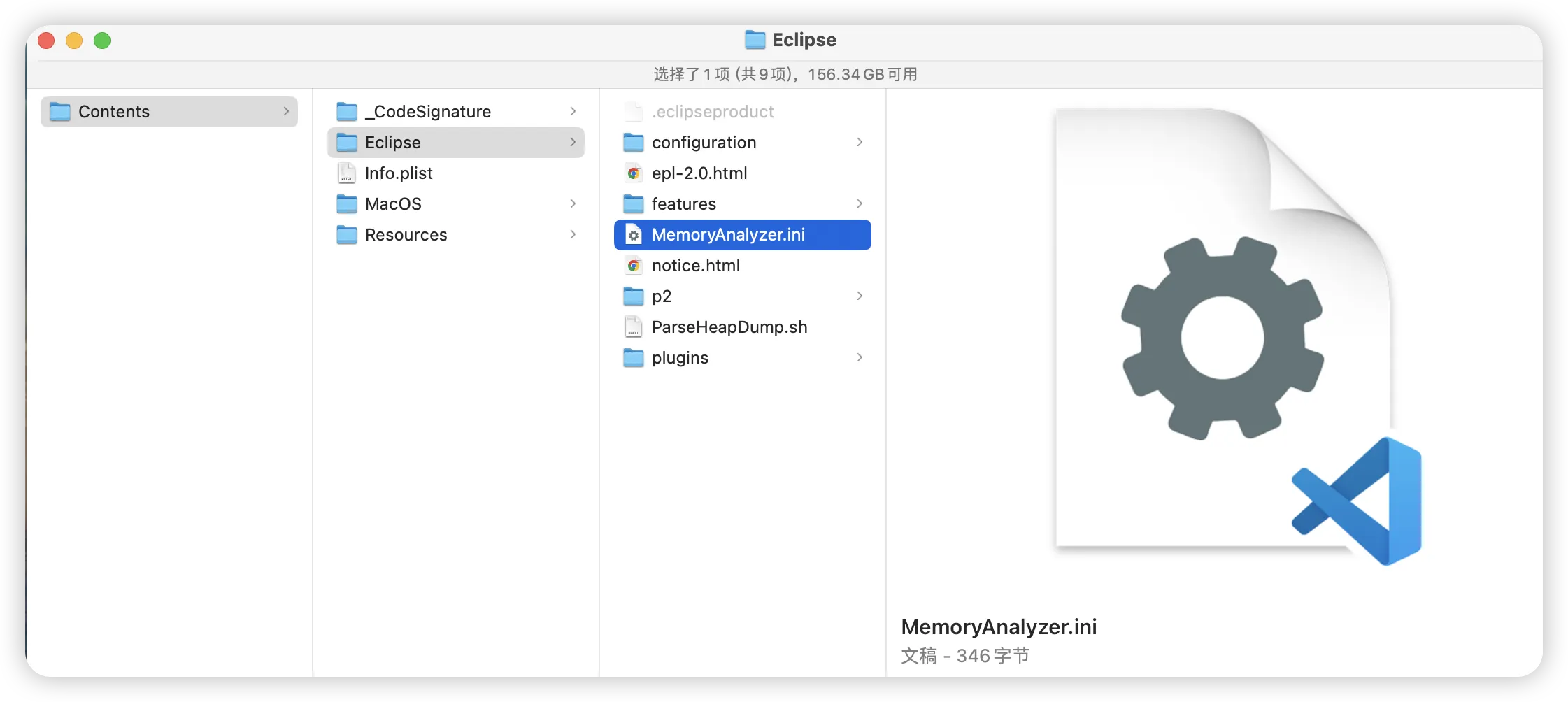

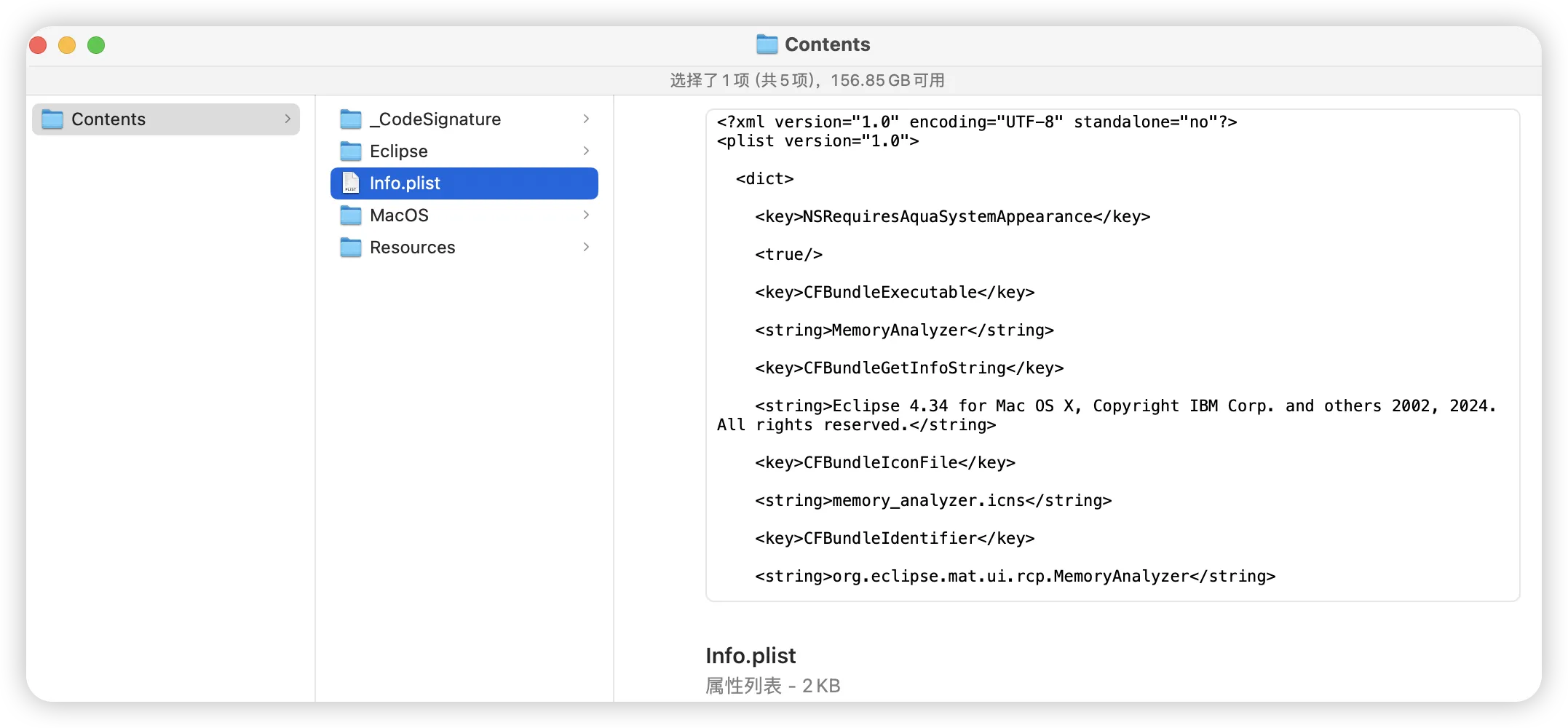

这个时候我们软件已经安装完成了，接下来调整配置。打开软件的包内容（打开 Applications 文件夹，找到 MemoryAnalyzer.app，右键打开显示包内容），找到 Info.plist 文件进行调整

从 Info.plist 中找到 array 标签部分，指定启动使用的JDK（当前版本必须17），配置与环境变量的配置一致，工作空间指定当前 app 包内容下的即可，也就是上图中的路径。

xml
<array>
    <!-- 指定启动使用的JVM -->
    <string>-vm</string>
    <string>/Library/Java/JavaVirtualMachines/jdk-17.jdk/Contents/Home/bin/java</string>

    <!-- 指定启动的工作空间 -->
    <string>-data</string>
    <string>/Applications/MemoryAnalyzer.app/Contents/MacOS/workspace</string>

    <!-- 原有内容，不动 -->
    <string>-keyring</string>
    <string>~/.eclipse_keyring</string>
</array>

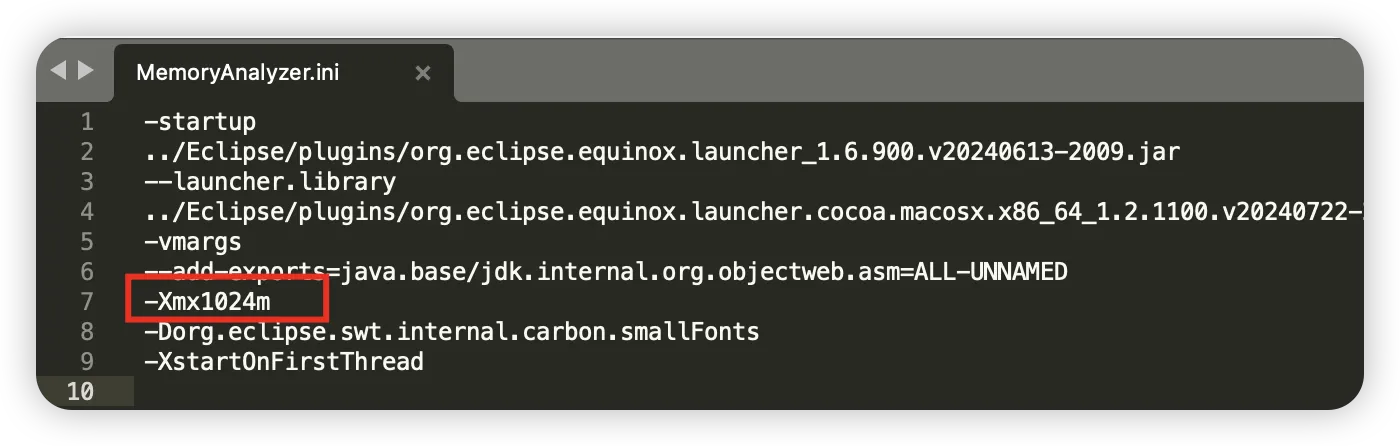

所以如果你的堆快照比较大的话，则需要给 MAT 本身加大初始内存，这个可以修改安装目录中的 MemoryAnalyzer.ini 文件，根据电脑硬件配置自行设置内存大小

MAT 功能介绍

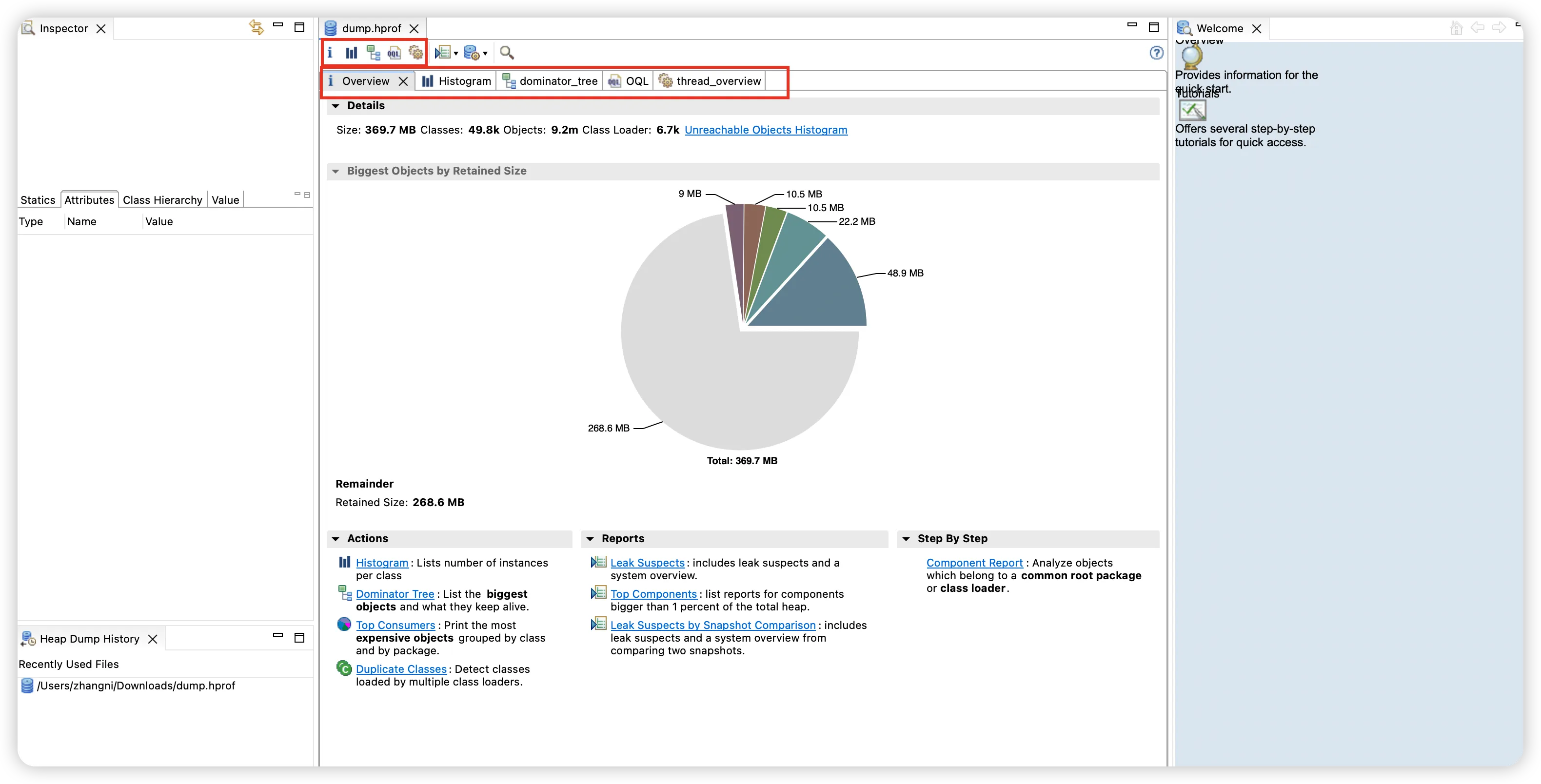

file -> open heap dump 打开文件，默认主页包含 Overview（概要）、Histogram（柱状图）、dominator_tree（支配树视图）、QQL、线程（thread_overview） 这几部分。

提示

支配树视图 是使用频率最高的功能项，是高效分析 Dump 必看的功能。

分析到大对象后，结合 Path To GC Roots -> Incoming/Outgoing References 查询其引用关系，可立马定位大部分内存泄漏的问题所在。

Overview（概要）

概要是分析demp时打开的默认页面，里面分为5部分信息： Details、 Biggest Objects by Retained Size、Actions、Reports、Step By Step，下面将慢慢讲解

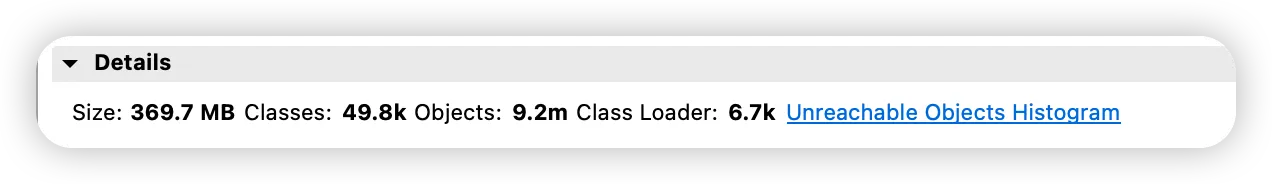

Details

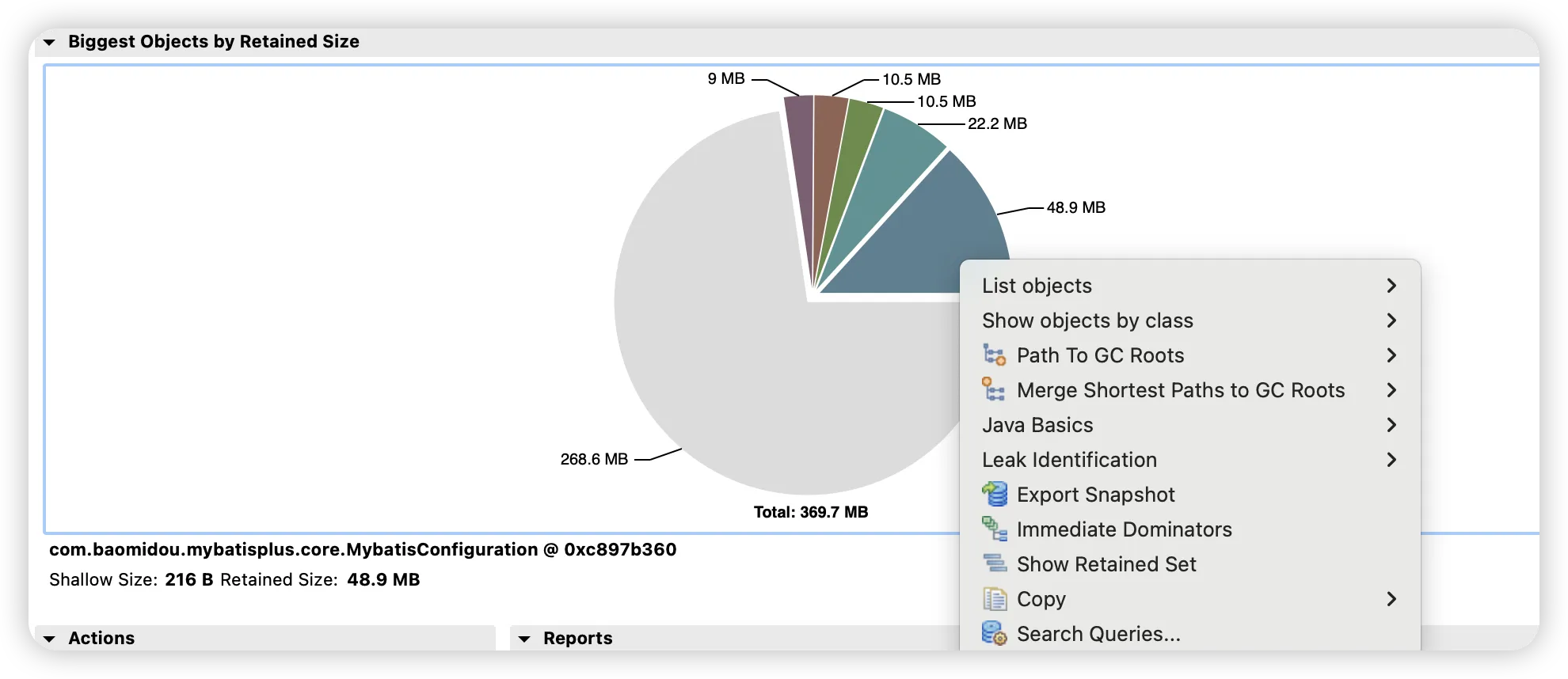

Biggest Objects by Retained Size

Actions

Histogram 列出每个类所对应的对象个数，以及所占用的内存大小；
Dominator Tree 以占用总内存的百分比的方式来列举出所有的实例对象，注意这个地方是直接列举出的对应的对象而不是类，这个视图是用来发现大内存对象的
Top Consumers：按照类和包分组的方式展示出占用内存最大的一个对象
Duplicate Classes：检测由多个类加载器所加载的类信息（用来查找重复的类）

Reports

Leak Suspects：通过MAT自动分析当前内存泄露的主要原因
Top Components：Top组件，列出大于总堆1%的组件的报告

Step By Step

Component Report：组件报告,分析属于公共根包或类加载器的对象；

Histogram（柱状图）

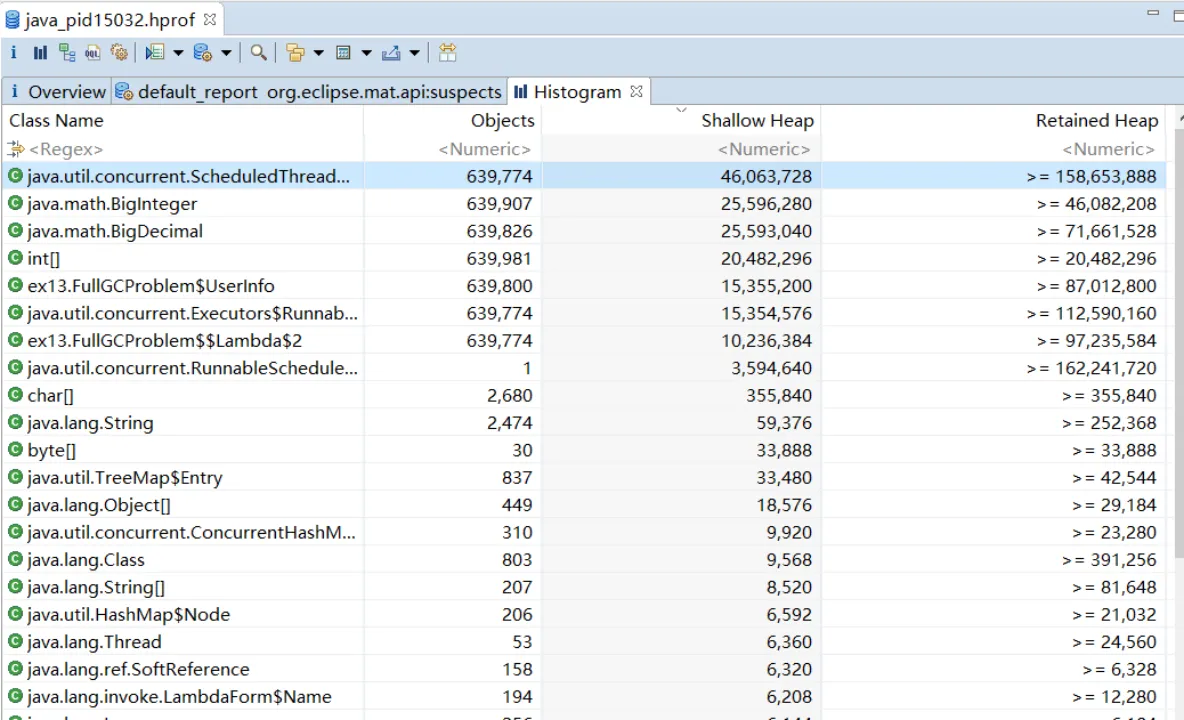

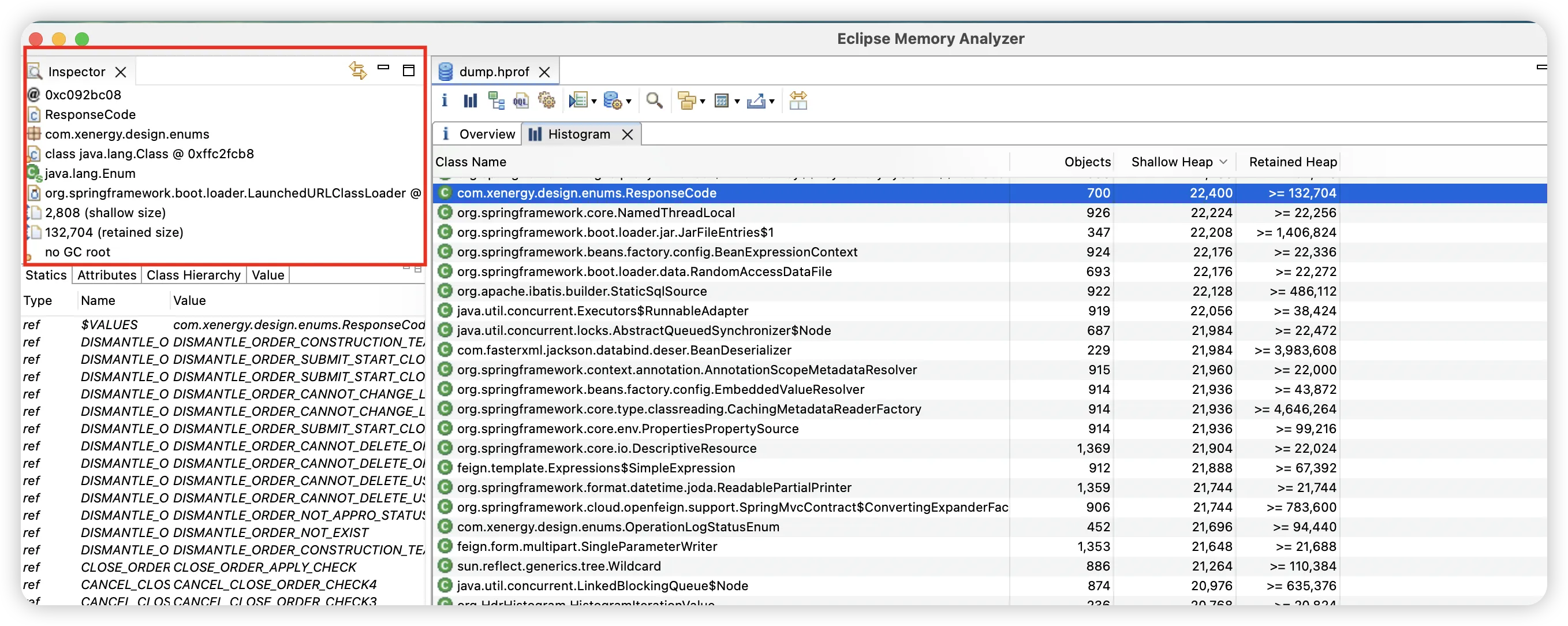

柱状图视图，可以看到类的实例对象个数，以及所占用的内存大小。此处选中一 ClassName 单击后，通过左上角Inspector可以看到当前类的回收情况，内存地址等

Class Name：当前类的全路径类名
Objects：表示当前类所对应的对象数量
Shallow Heap：Shallow Size是对象本身占据的内存的大小，不包含其引用的对象。对于常规对象（非数组）的Shallow Size由其成员变量的数量和类型来定，而数组的ShallowSize由数组类型和数组长度来决定，它为数组元素大小的总和；
Retained Heap：Retained Size=当前对象大小+当前对象可直接或间接引用到的对象的大小总和。(间接引用的含义：A->B->C,C就是间接引用) ，并且排除被GC Roots直接或者间接引用的对象；

左下侧tab内的 Statics、Attributes、Classhierarchy、Value 则分别表示当前类的静态变量，属性，当前类的层次结构图，以及当前类所对应的值Value；

注意

当前 Histogram 的列属性：ClassName，Objects，ShallowHeap，RetainedHeap 这几个列属性都是有提供一个隐藏输入框，通过该输入框可以进行相关类的检索，比如：在ClassName 下输入一个 com.baidu , 那么则获取到所有包路径为 com.baidu 的类信息。

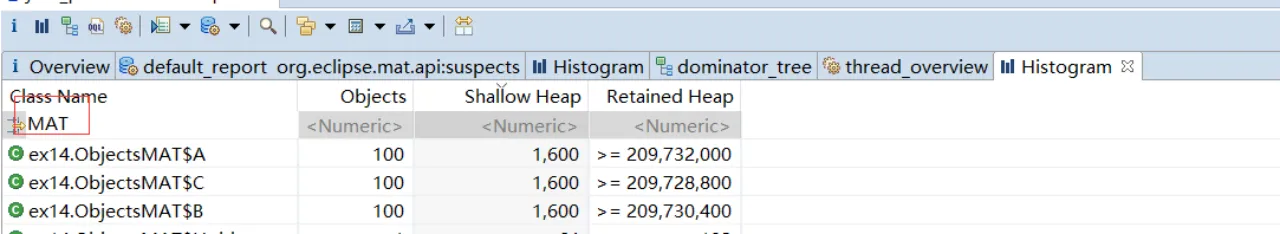

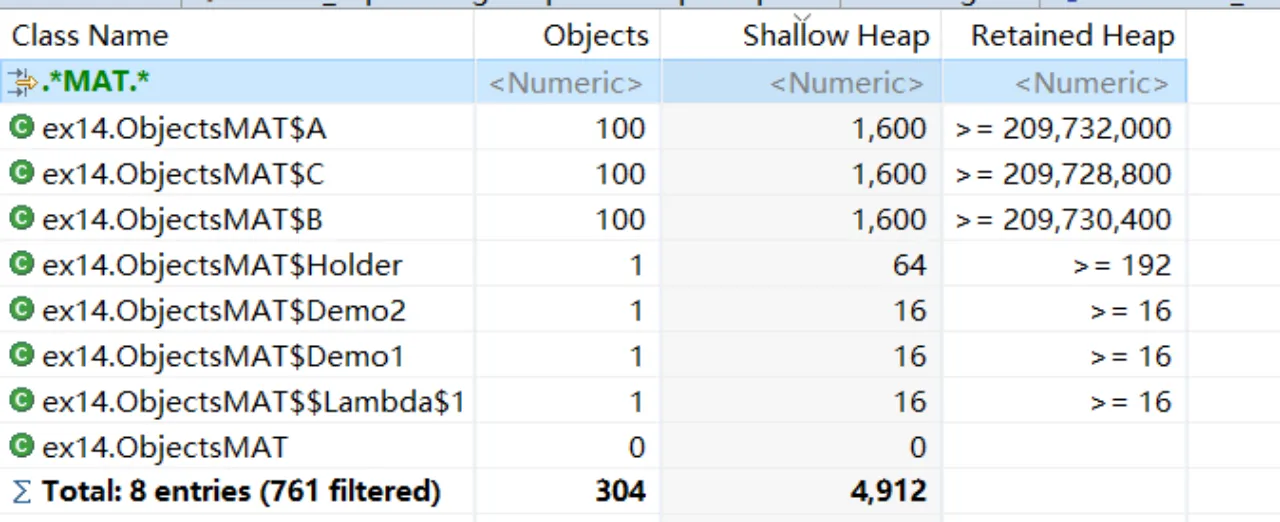

结合 MAT 提供的不同显示方式，往往能够直接定位问题。也可以通过正则过滤一些信息，我们在这里输入 MAT，过滤猜测的、可能出现问题的类，可以看到，创建的这些自定义对象，不多不少正好一百个。

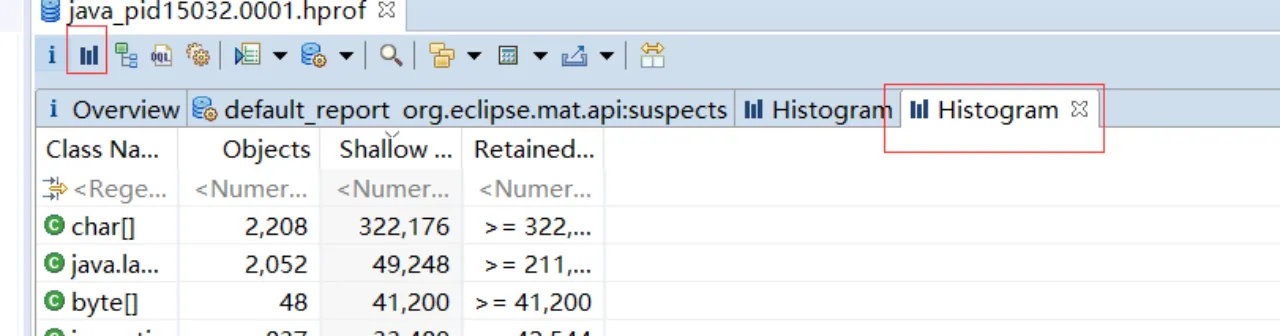

通过 Histogram 列出每个类所对应的对象个数，

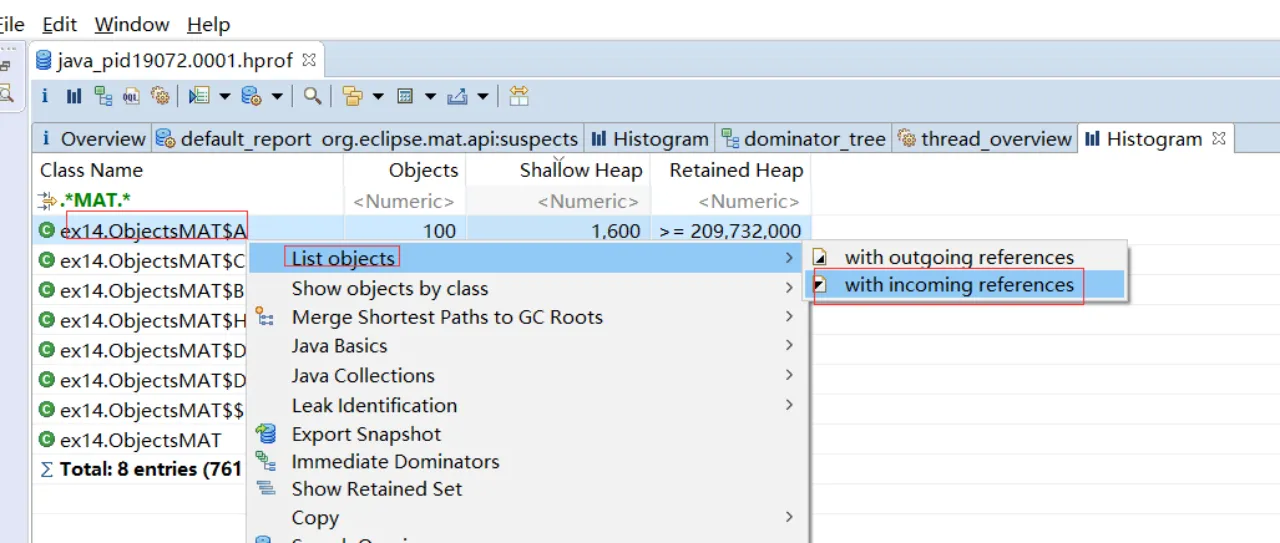

右键点击类，然后选择 incoming，这会列出所有的引用关系。

引用关系 Incoming/Outgoing References

在柱状图中，我们看到，其实它显示的东西跟 jmap –histo非常相似的，也就是类、实例、空间大小。

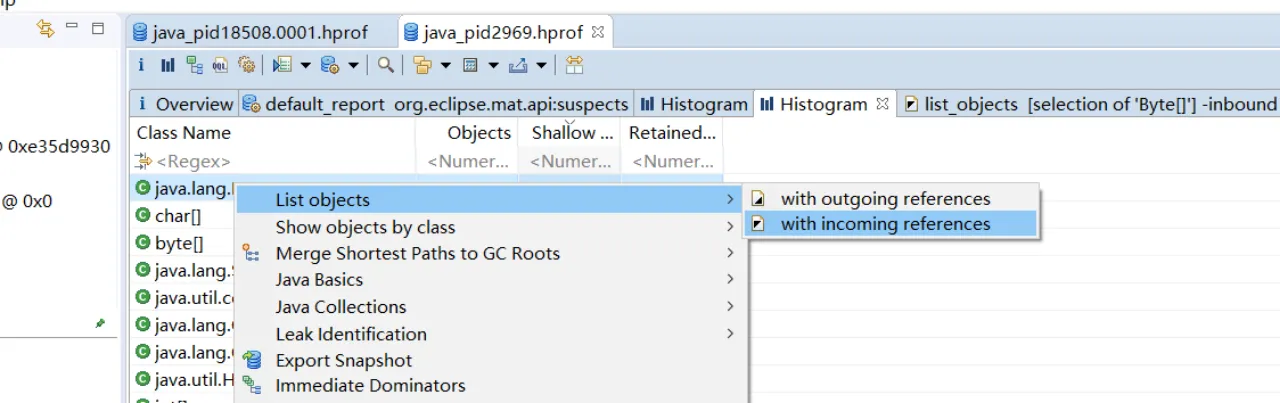

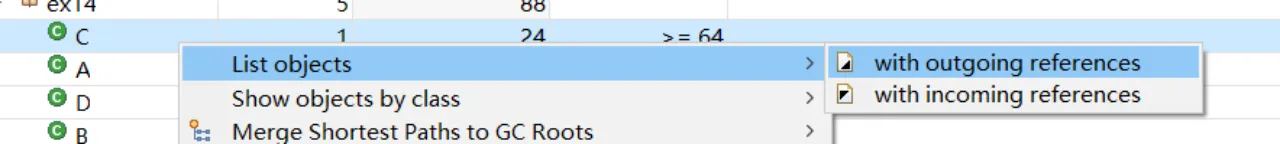

但是MAT有一个专业的概念，这个可以显示对象的引入和对象的引出。在 Eclipse MAT 中，当右键单击任何对象时，将看到下拉菜单。如果选择“ListObjects”菜单项，则会注意到两个选项：

with incoming references 对象的引入
with outgoing references 对象的引出

案例解释理解

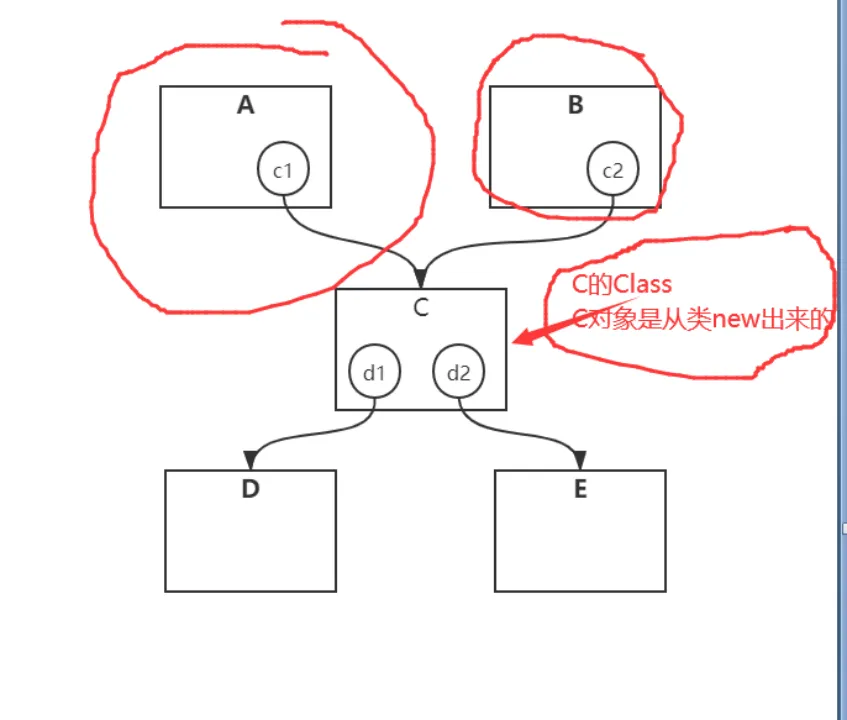

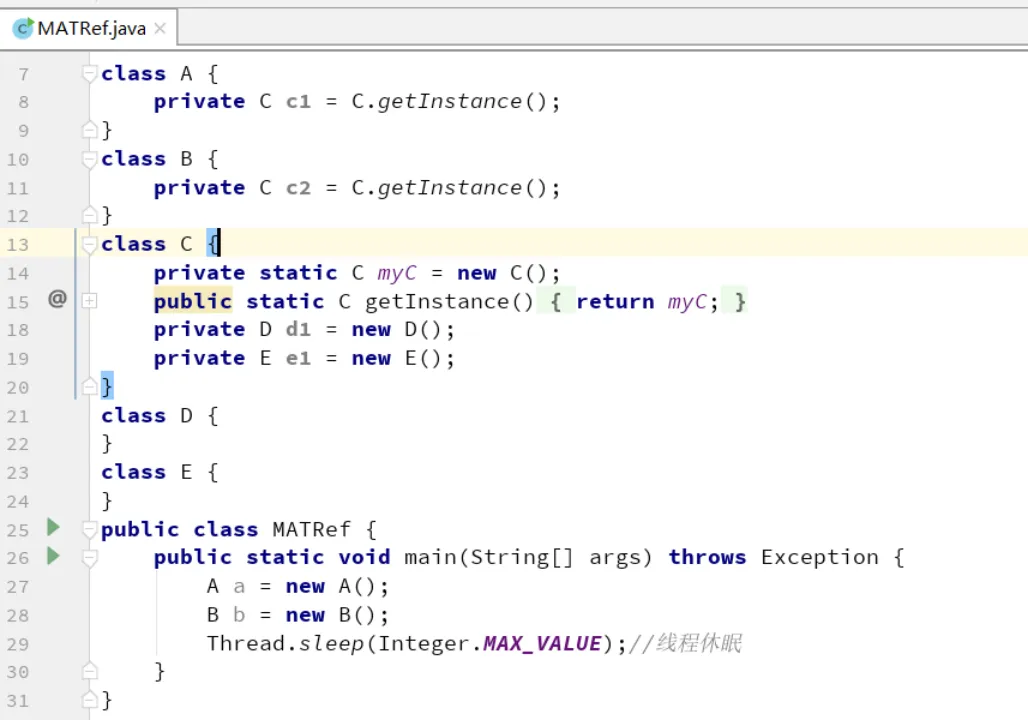

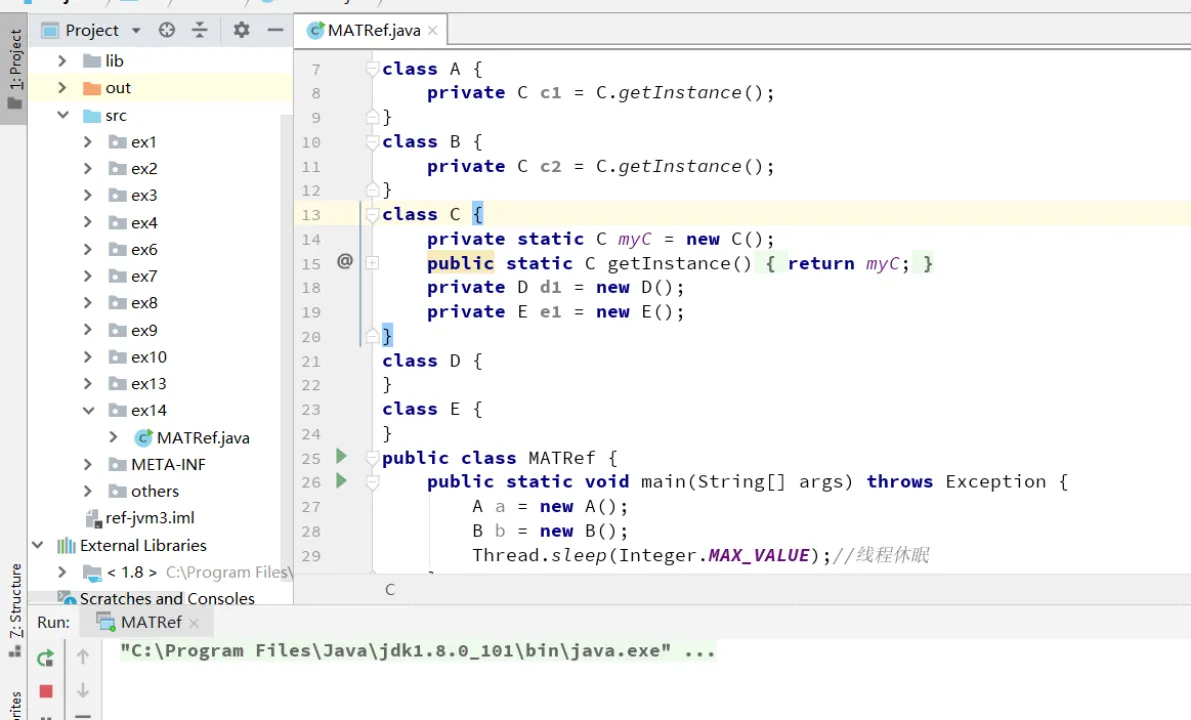

代码中对象和引用关系如下：对象 A 和对象 B 持有对象 C 的引用对象 C 持有对象 D 和对象 E 的引用

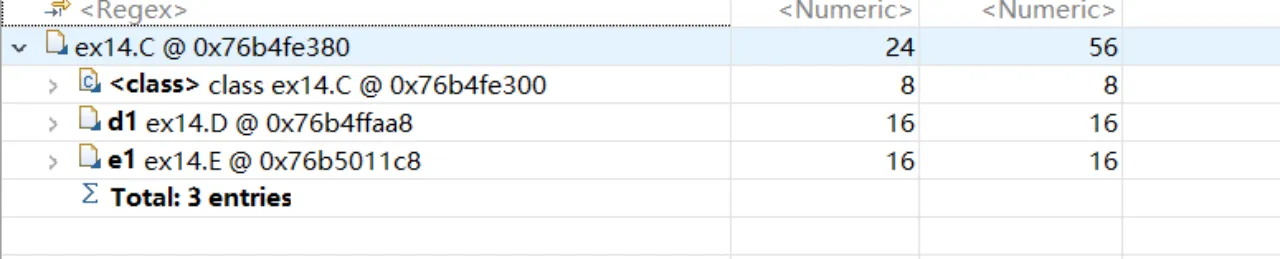

我们具体分析对象 C 的 Incoming references 和 Outgoing references 。 1、程序跑起来

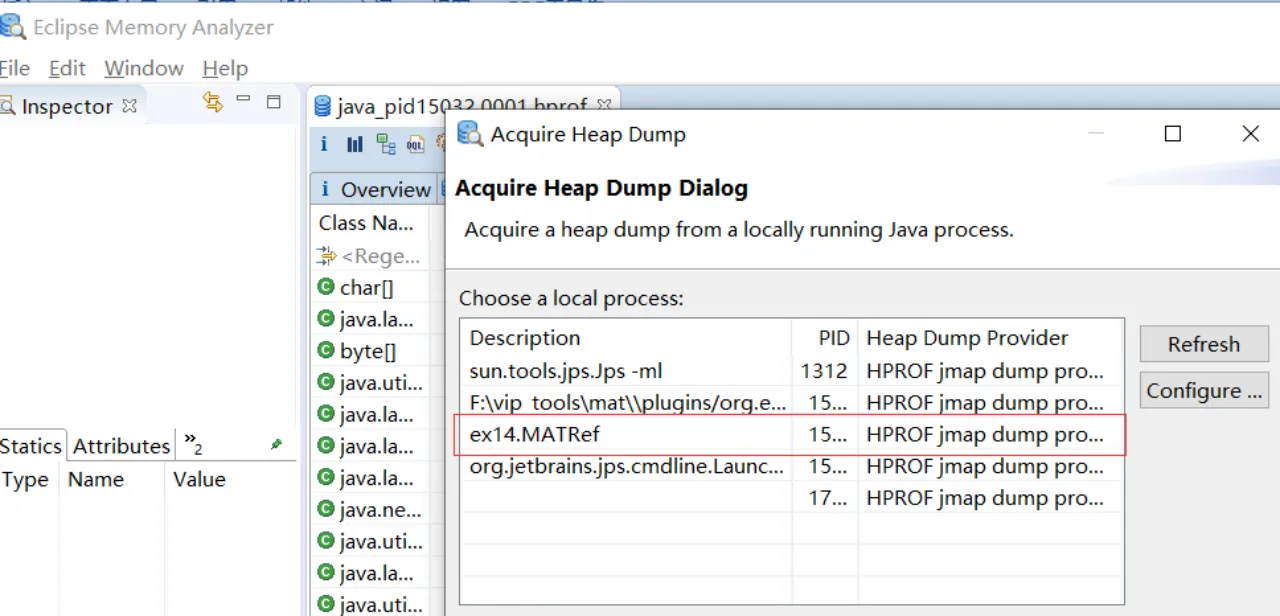

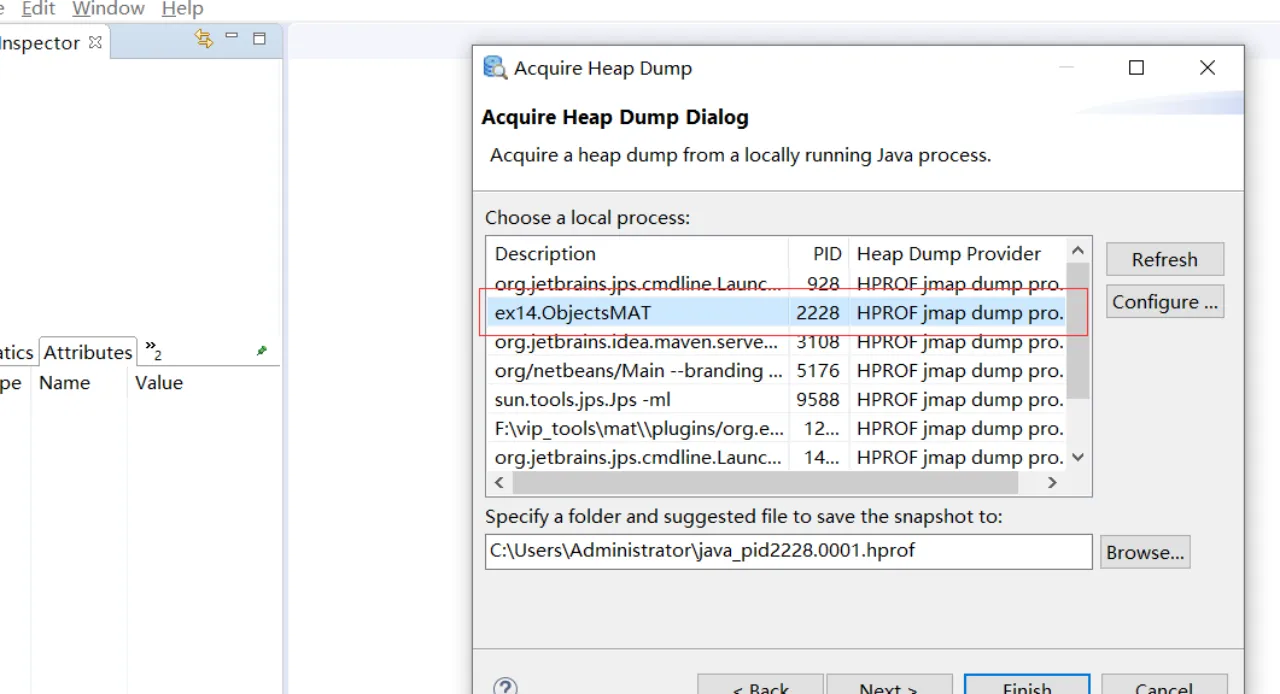

2、MAT连接上（MAT不单单只打开dump日志，也可以打开正在运行的JVM进程，跟arthas有点类似，效果是一样的，只是一个是动态的，一个是日志导出那个时刻的）

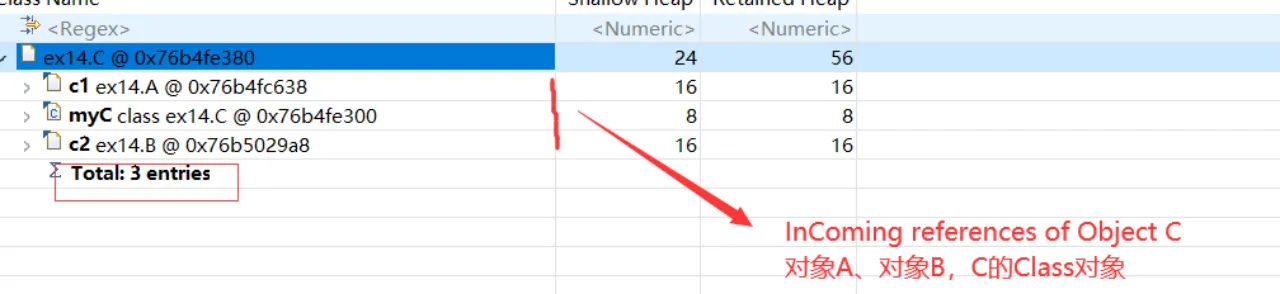

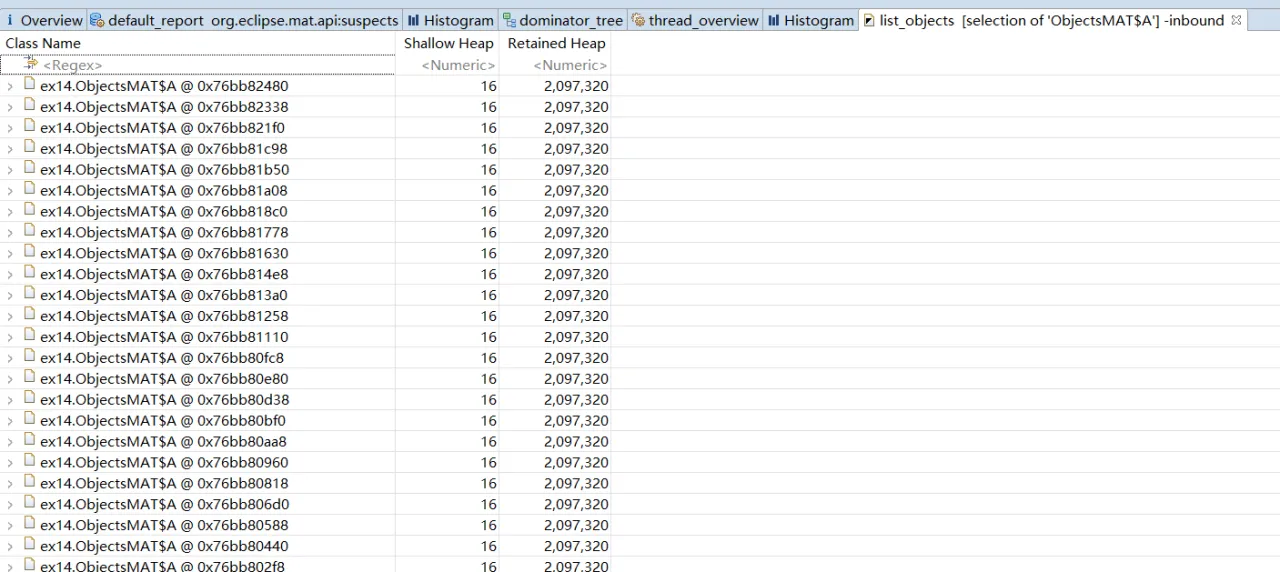

对象 C 的 incoming references 为对象 A、对象 B 和 C 的类对象（class）

我们再来分析下outgoing reference

对象 C 的 outgoing references 为对象 D、对象 E 和 C 的类对象（class）这个outgoing references和incoming references非常有用，因为我们做MAT分析一般时对代码不了解，排查内存泄漏也好，排查问题也好，垃圾回收中有一个很重要的概念，可达性分析算法，那么根据这个引入和引出，我就可以知道这些对象的引用关系，在MAT中我们就可以知道比如A,B,C,D,E,F之间的引用关系图，便于做具体问题的分析。

MAT中的浅堆与深堆

浅堆（shallow heap）代表了对象本身的内存占用，包括对象自身的内存占用，以及“为了引用”其他对象所占用的内存。

深堆（Retained heap）是一个统计结果，会循环计算引用的具体对象所占用的内存。但是深堆和“对象大小”有一点不同，深堆指的是一个对象被垃圾回收后，能够释放的内存大小，这些被释放的对象集合，叫做保留集（Retained Set）

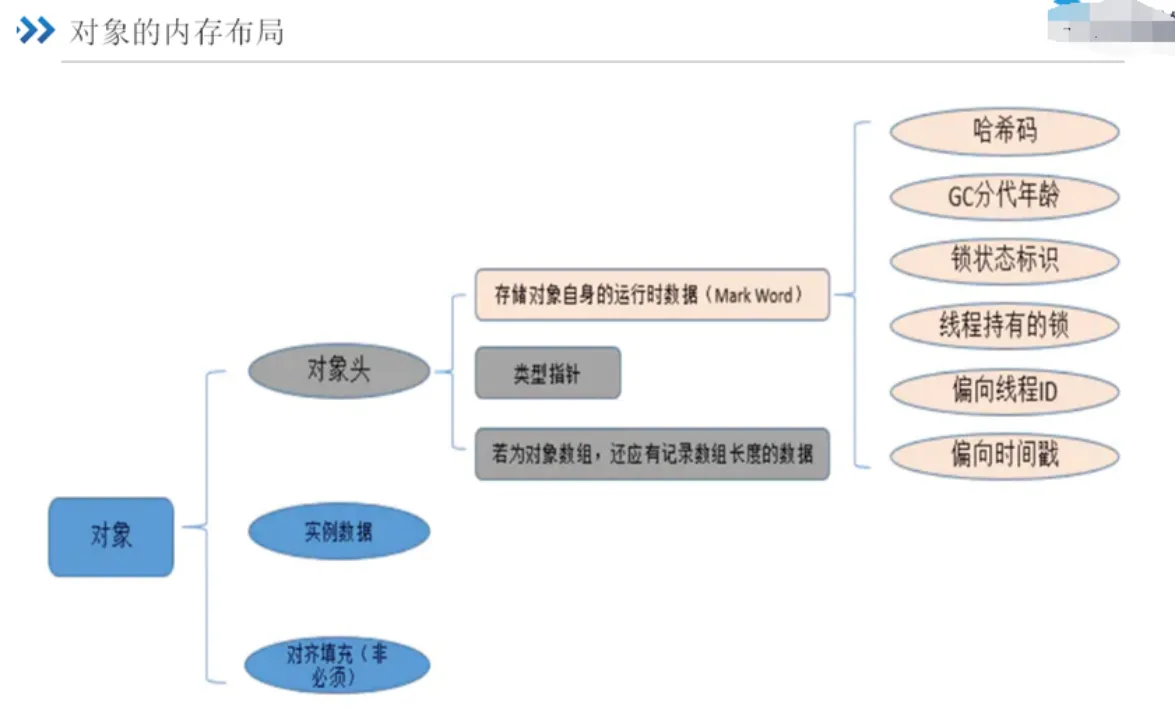

需要说明一下：JAVA对象大小=对象头+实例数据+对齐填充非数组类型的对象的shallow heap shallow_size=对象头+各成员变量大小之和+对齐填充其中，各成员变量大小之和就是实例数据，如果存在继承的情况，需要包括父类成员变量数组类型的对象的shallow size shallow size=对象头+类型变量大小数组长度+对齐填充，如果是引用类型，则是四字节或者八字节（64位系统），如果是boolean类型，则是一个字节注意：这里类型变量大小数组长度就是实例数据，强调是变量不是对象本身

案例分析

对象 A 持有对象 B 和 C 的引用。对象 B 持有对象 D 和 E 的引用。对象 C 持有对象 F 和 G 的引用。

Shallow Heap 大小请记住：对象的 Shallow heap 是其自身在内存中的大小。

引用变动的影响

在下面的示例中，让对象 H 开始持有对 B 的引用。注意对象 B 已经被对象 A 引用了。

在这种情况下，对象 A 的 Retained heap 大小将从之前的 70 减小到 40 个字节。如果对象 A 被垃圾回收了，则将仅会影响 C、F 和 G 对象的引用。因此，仅对象 C、F 和 G 将被垃圾回收。另一方面，由于 H 持有对 B 的活动引用，因此对象 B、D 和 E 将继续存在于内存中。因此，即使 A 被垃圾回收，B、D 和 E 也不会从内存中删除。因此，A 的 Retained heap 大小为：= A 的 shallow heap 大小 + C 的 shallow heap 大小 + F 的 shallow heap 大小 + G 的 shallow heap 大小 = 10 bytes + 10 bytes + 10 bytes + 10 bytes = 40 bytes. 总结：我们可以看到在进行内存分析时，浅堆和深堆是两个非常重要的概念，尤其是深堆，影响着回收这个对象能够带来的垃圾回收的效果，所以在内存分析中，我们往往会去找那些深堆比较的大的对象，尤其是那些浅堆比较小但深堆比较大的对象，这些对象极有可能是问题对象。

使用MAT进行内存泄漏检测

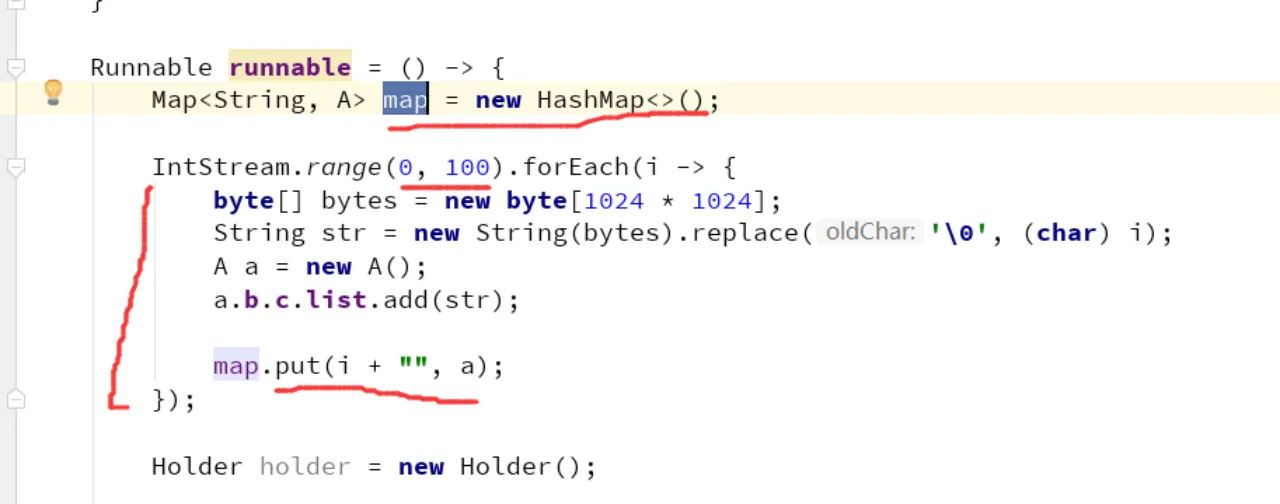

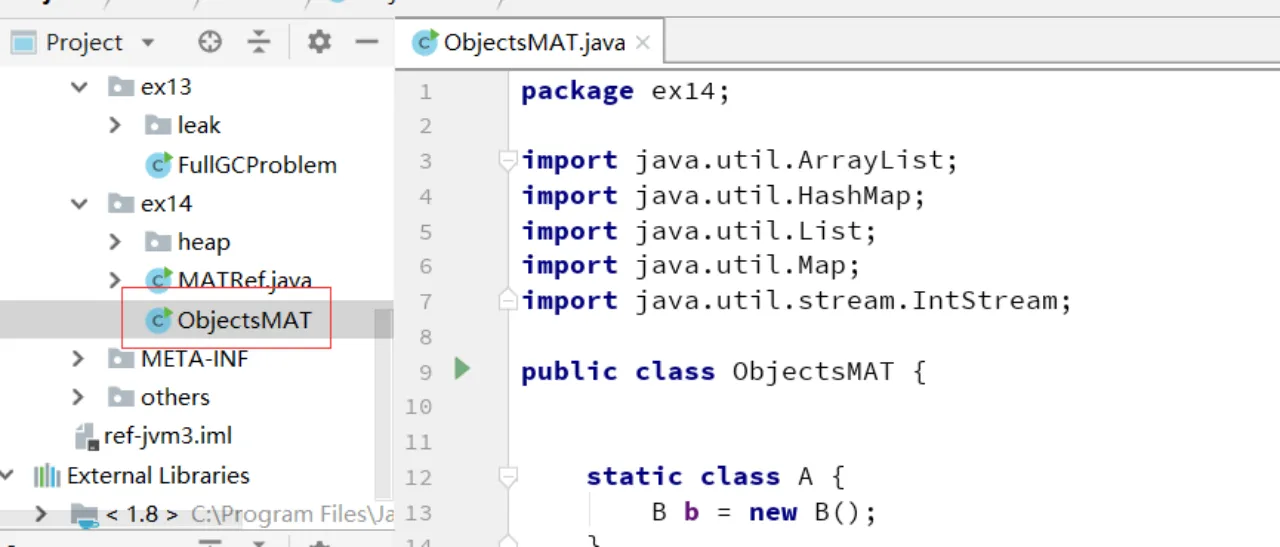

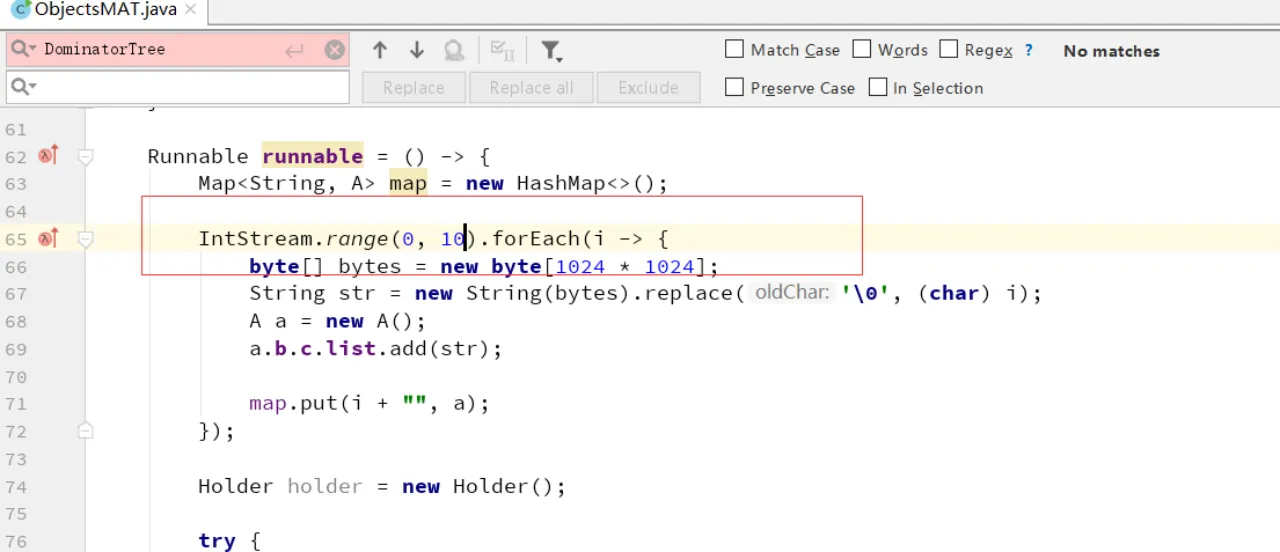

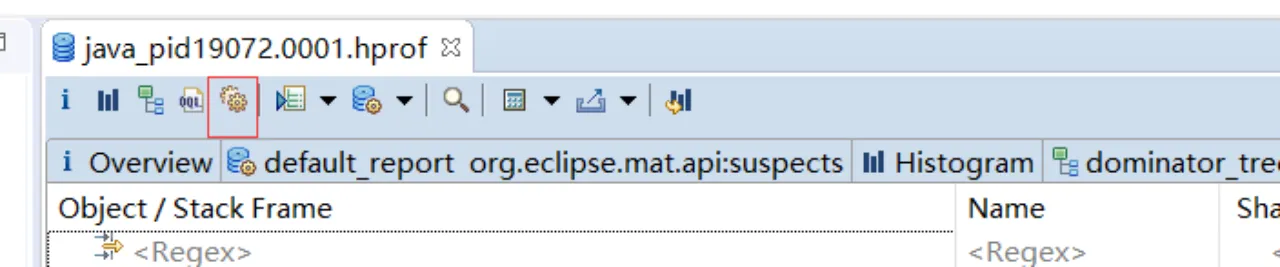

如果问题特别突出，则可以通过 Find Leaks 菜单快速找出问题。运行以下代码，我们开始跑程序：

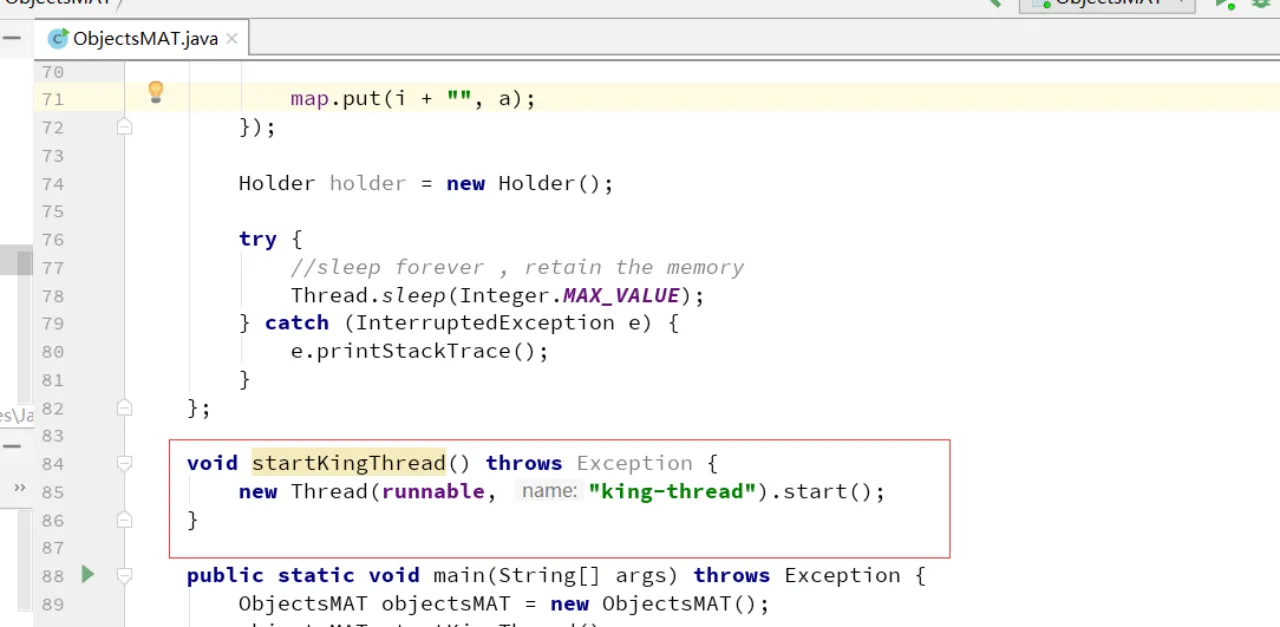

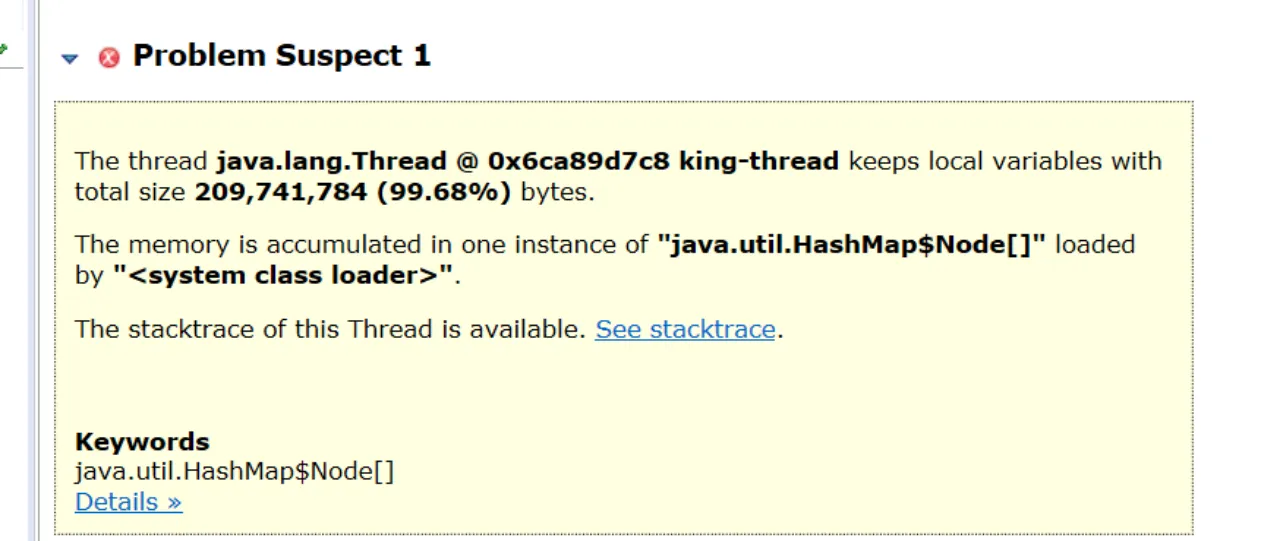

这里一个名称叫做 king-thread 的线程，持有了超过 99% 的对象，数据被一个 HashMap 所持有。这个就是内存泄漏的点，因为我代码中对线程进行了标识，所以像阿里等公司的编码规范中为什么一定要给线程取名字，这个是有依据的，如果不取名字的话，这种问题的排查将非常困难。

所以，如果是对于特别明显的内存泄漏，在这里能够帮助我们迅速定位，但通常内存泄漏问题会比较隐蔽，我们需要做更加复杂的分析。

Dominator Tree（支配树视图）

支配树列出了堆中最大的对象，第二层级的节点表示当被第一层级的节点所引用到的对象，当第一层级对象被回收时，这些对象也将被回收。这个工具可以帮助我们定位对象间的引用情况，以及垃圾回收时的引用依赖关系。

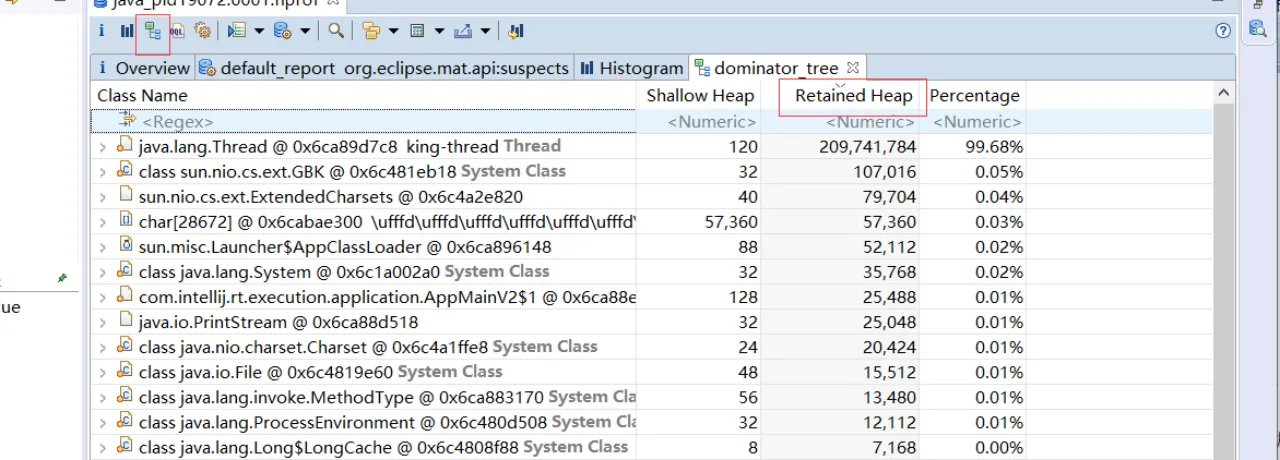

支配树视图对数据进行了归类，体现了对象之间的依赖关系。我们通常会根据“深堆”进行倒序排序，可以很容易的看到占用内存比较高的几个对象，点击前面的箭头，即可一层层展开支配关系（依次找深堆明显比浅堆大的对象）。

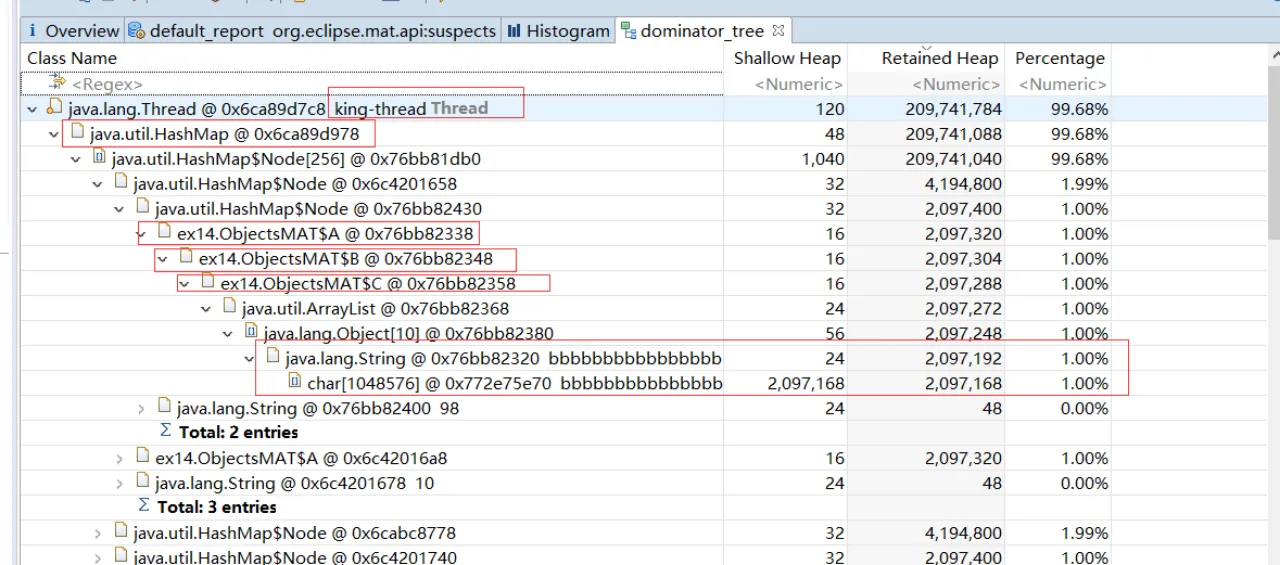

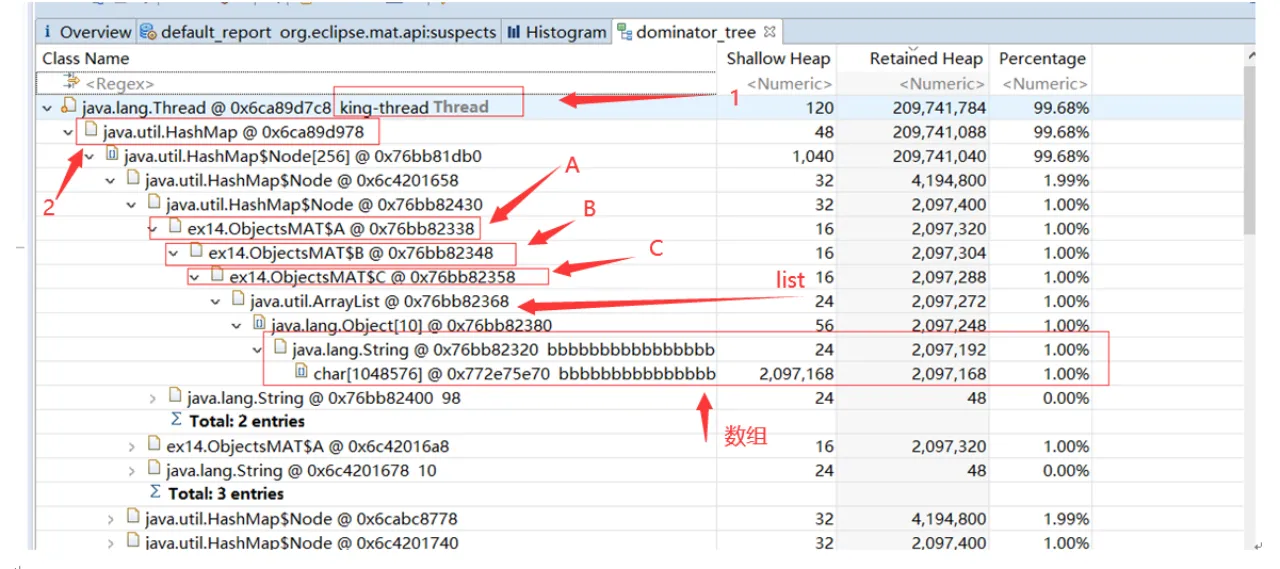

比如下图，Thread 这个对象占据了99.68%的堆大小，所以基本就可以断定，当前项目之所以会down机的主要原因就是其溢出所导致的问题；

从上图层层分解，我们也知道，原来是king-thread的深堆和浅堆比例很多（深堆比浅堆多很多、一般经验都是找那些浅堆比较小，同时深堆比较大的对象） 1、一个浅堆非常小的king-thread持有了一个非常大的深堆 2、这个关系来源于一个HashMap 3、这个map中有对象A，同时A中引用了B，B中引用了C 4、最后找到C中里面有一个ArrayList引用了一个大数据的数组。经过分析，内存的泄漏点就在此。一个线程长期持有了200个这样的数组,有可能导致内存泄漏。

MAT中内存对比

我们对于堆的快照，其实是一个“瞬时态”，有时候仅仅分析这个瞬时状态，并不一定能确定问题，这就需要对两个或者多个快照进行对比，来确定一个增长趋势。我们导出两份dump日志，分别是上个例子中循环次数分别是10和100的两份日志

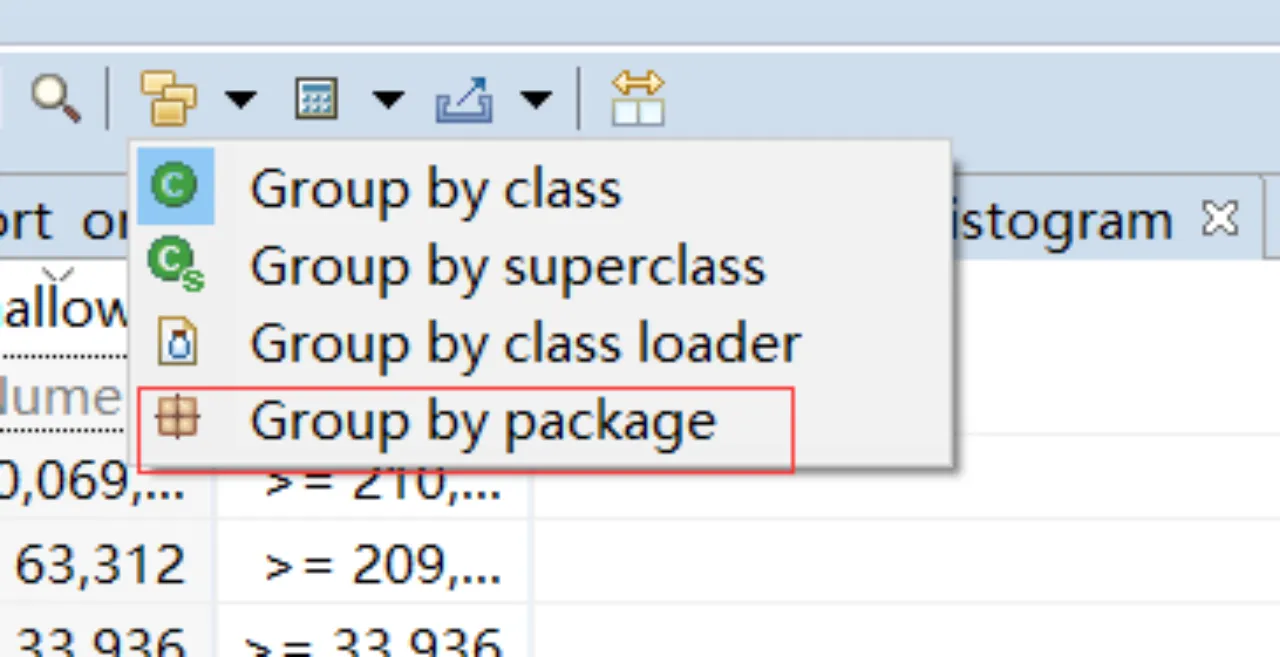

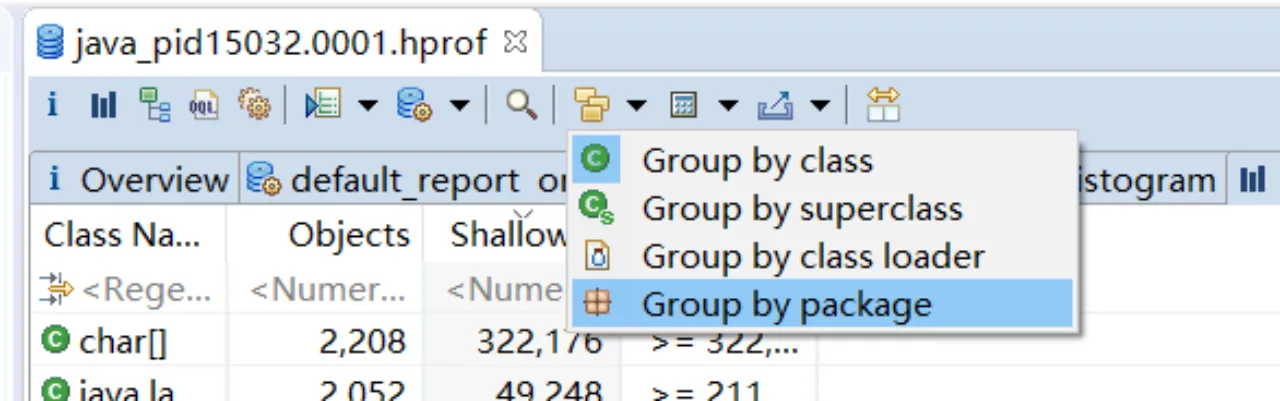

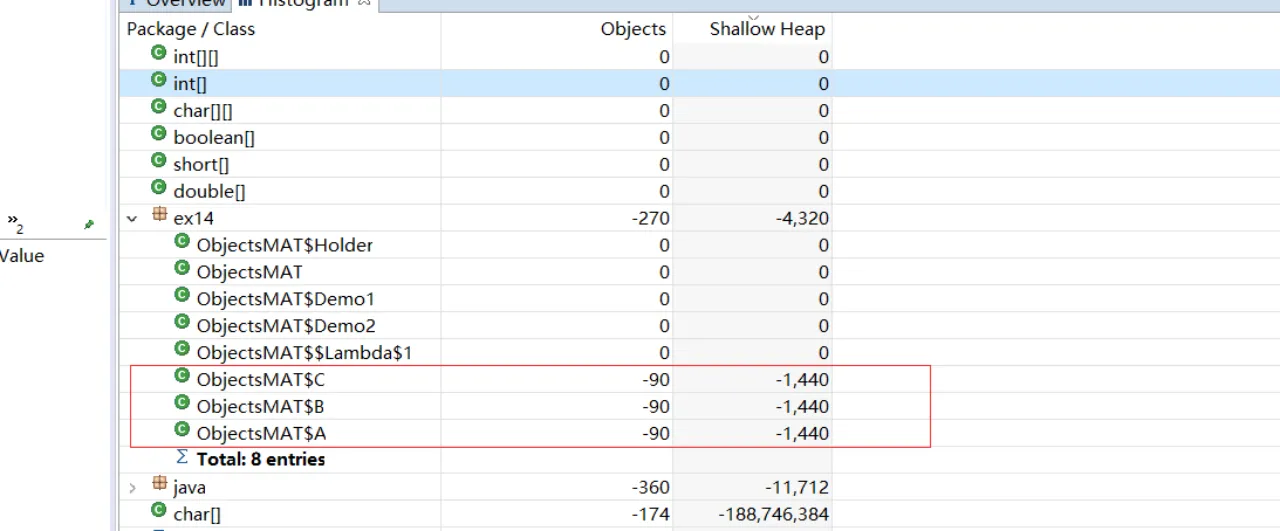

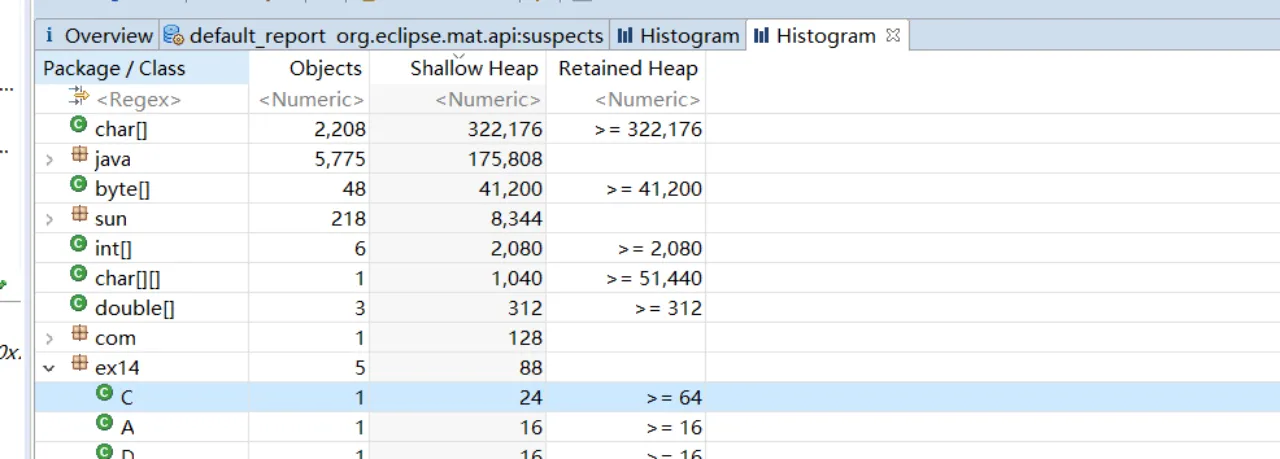

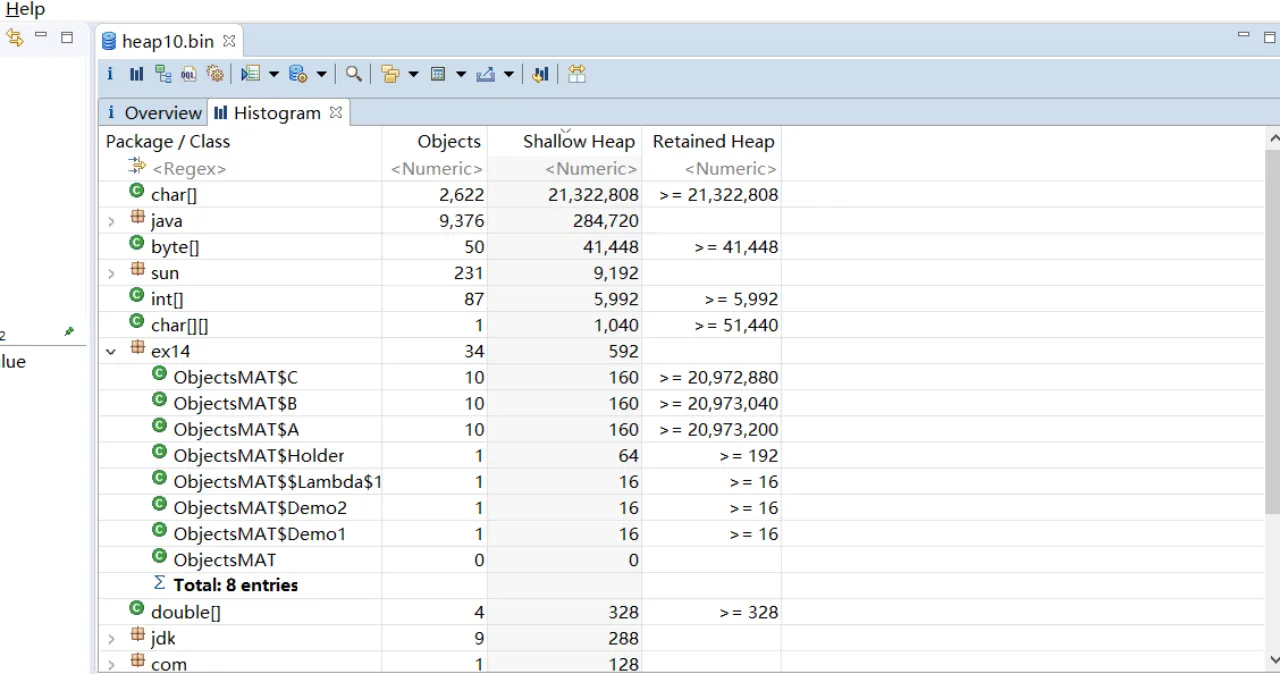

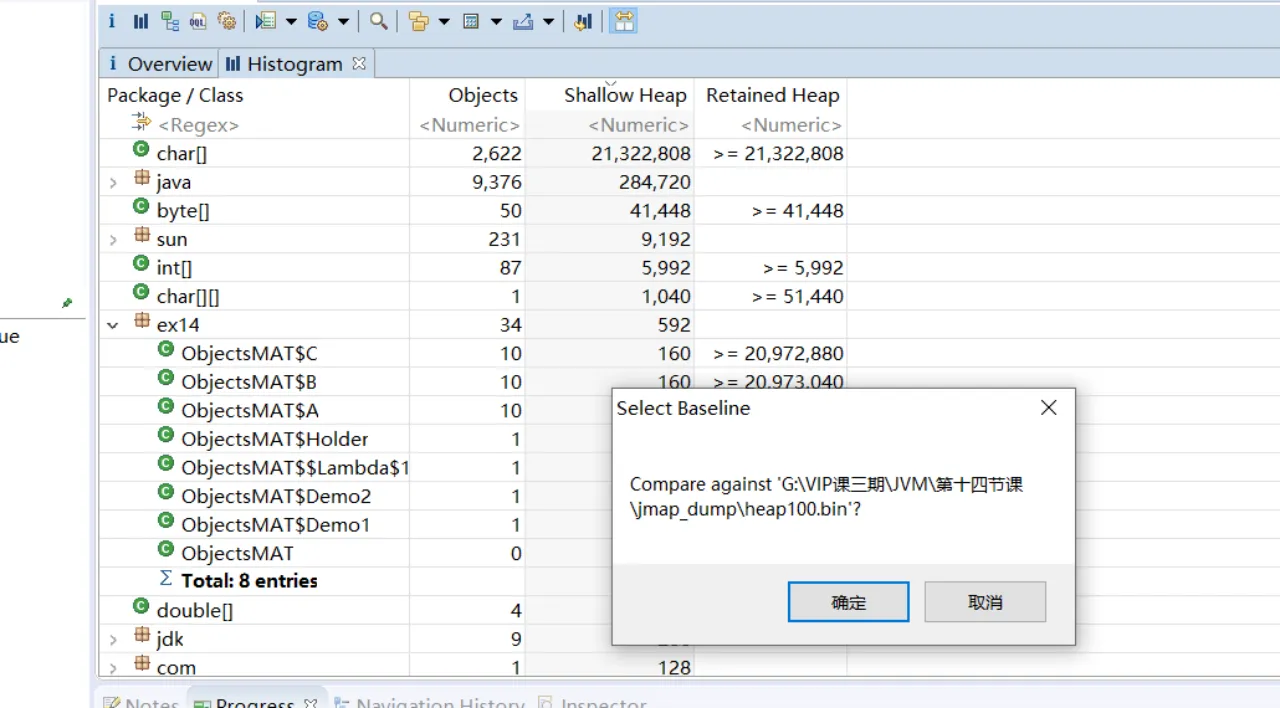

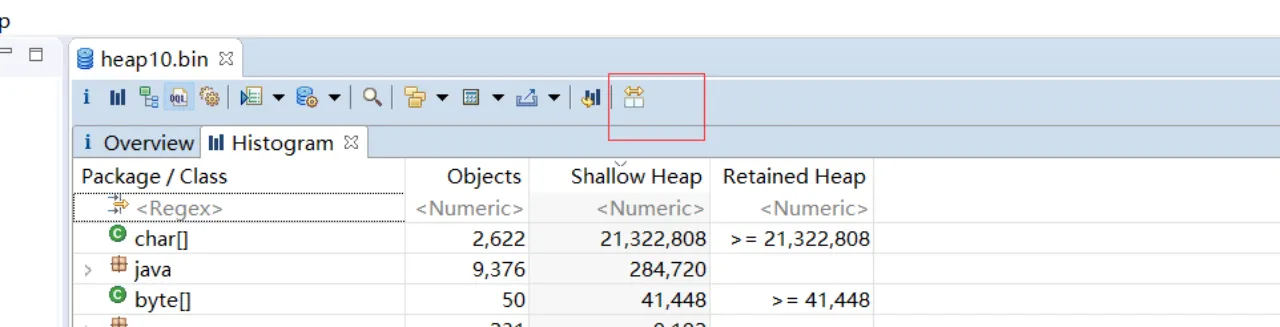

对比：打开柱状图，要注意通过包来分组快速找到我们项目中对象的类

经过内存日志的对比，分析出来这个类的对象的增长，也可以辅助到问题的定位（快速增加的地方有可能存在内存泄漏）

线程（thread_overview）

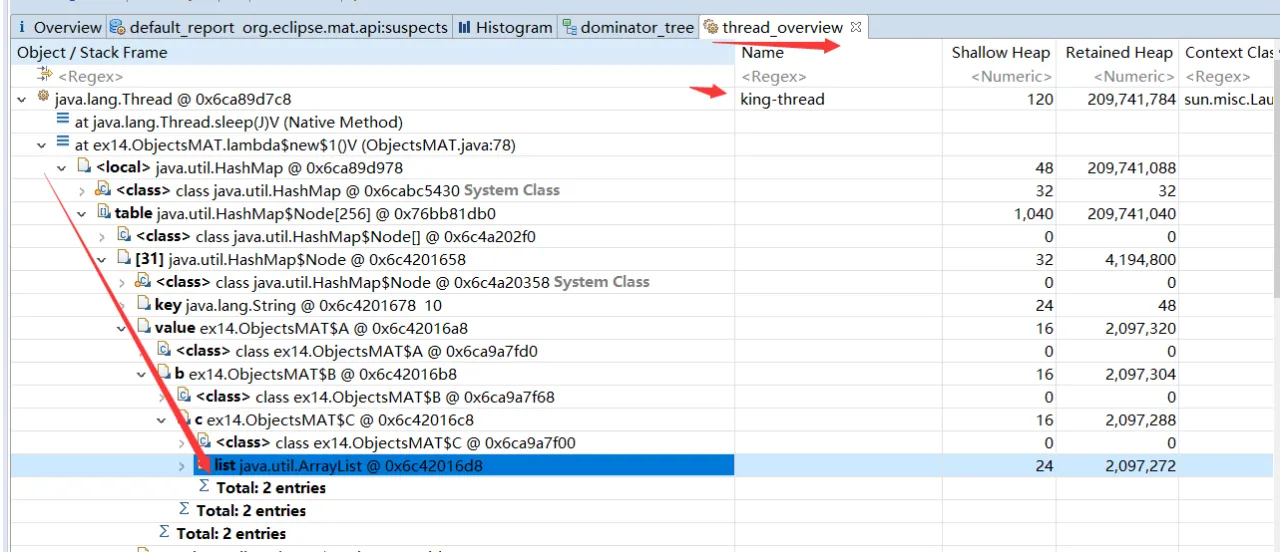

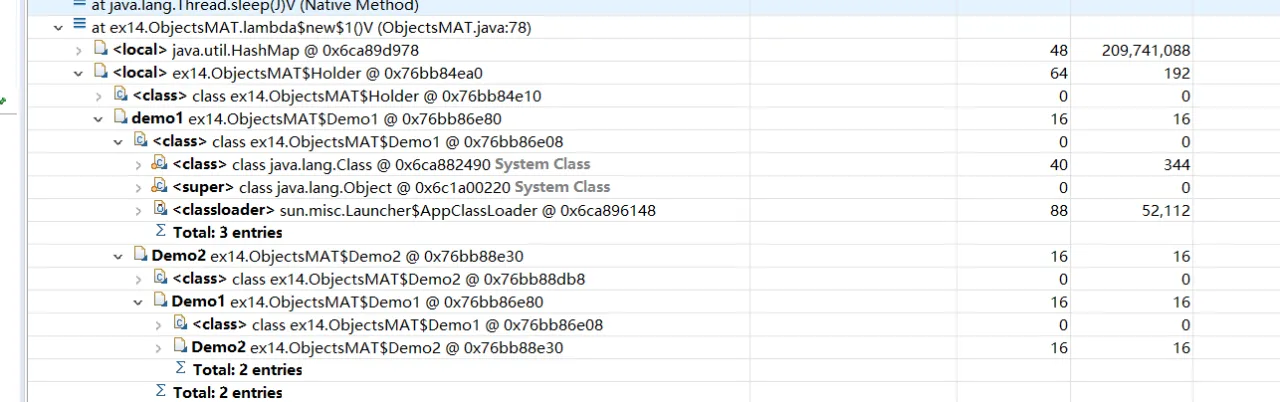

想要看具体的引用关系，可以通过线程视图。线程在运行中是可以作为 GC Roots 的。我们可以通过线程视图展示了线程内对象的引用关系，以及方法调用关系，相对比 jstack 获取的栈 dump，我们能够更加清晰地看到内存中具体的数据。我们找到了 king-thread，依次展开找到 holder 对象，可以看到内存的泄漏点

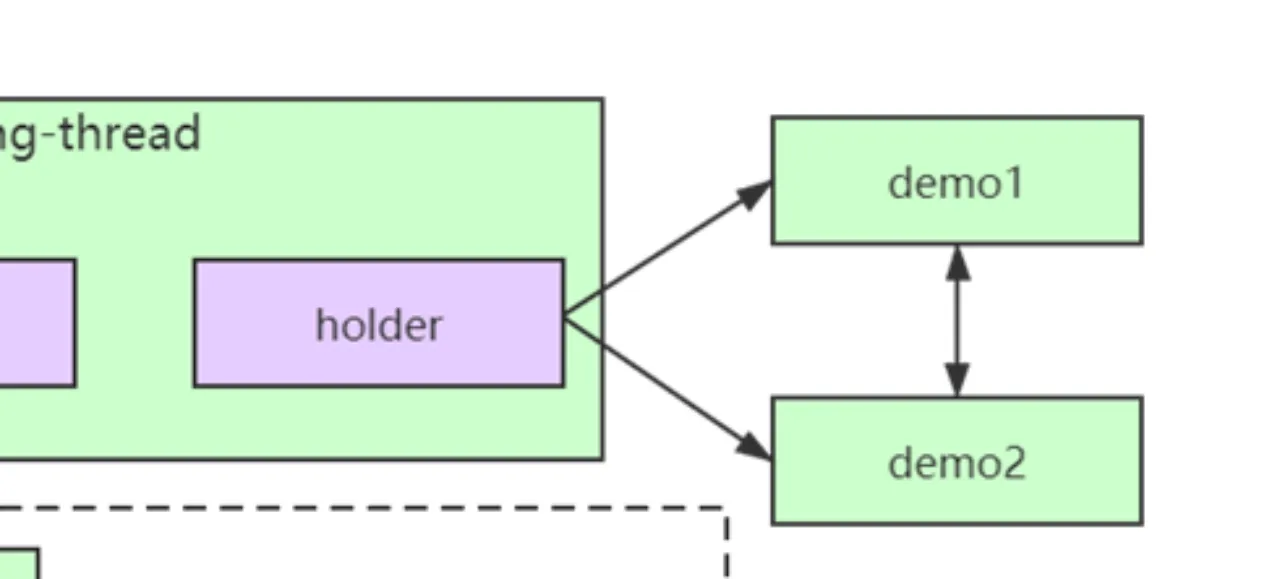

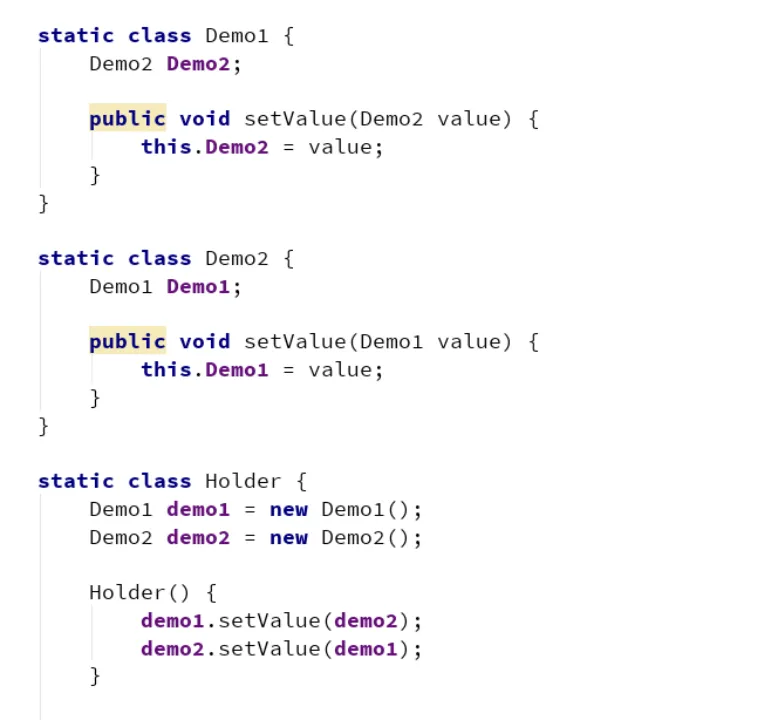

还有另外一段是陷入无限循环，这个是相互引用导致的（进行问题排查不用被这种情况给误导了，这样的情况一般不会有问题---可达性分析算法的解决了相互引用的问题）。

高级功能—OQL

MAT 支持一种类似于 SQL 的查询语言 OQL（Object Query Language），这个查询语言 VisualVM 工具也支持。

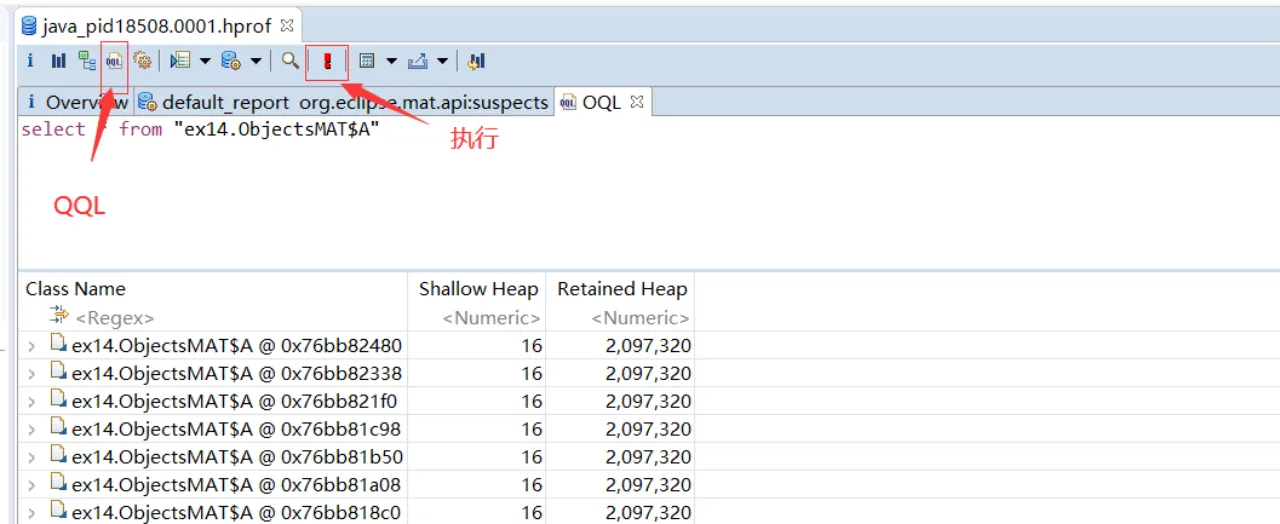

查询 A 对象： select * from ex14.ObjectsMAT$A 查询包含 java 字样的所有字符串： select * from java.lang.String s wheretoString(s) like".java."

OQL 有比较多的语法和用法，若想深入了解，可以了解这个网址 http://tech.novosoft-us.com/products/oql_book.htm

Leak Suspects

具备自动检测内存泄漏功能，通过MAT自动分析当前内存泄露并罗列可能存在内存泄漏的问题点。

使用场景：需要查看引用链条上占用内存较多的可疑对象。这个功能可解决一些基础问题，但复杂的问题往往帮助有限。

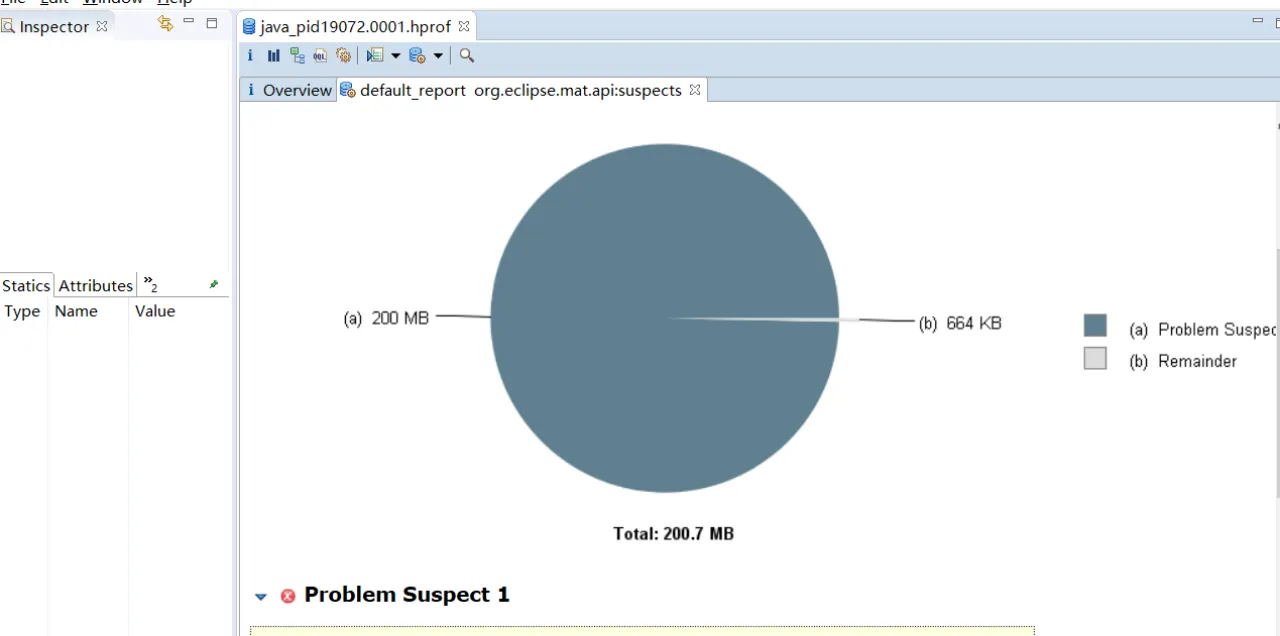

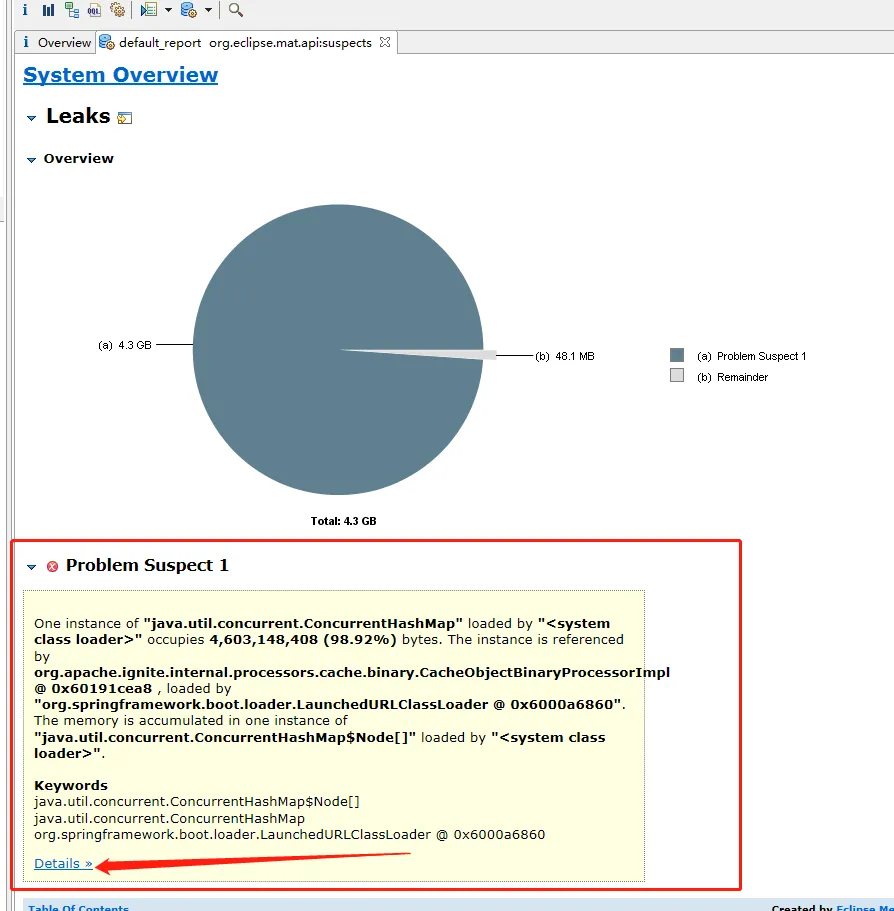

下图中 Leak Suspects 视图展现了两个线程支配了绝大部分内存。

可以看到，当前MAT所给出内存泄露的主要原因是：当前实例java.util.concurrent.ConcurrentHashMap被加载自system class loader，共占用了 98.92%的堆内存，这个实例被引用自org.apache.ignite.internal.processors.cache.binary.CacheObjectBinaryProcessorImpl并且这个CacheObjectBinaryProcessorImpl这个对象是加载自LaunchedURLClassLoader这个类加载器；

并且还给出了所对应的主要关键词是：

java
java.util.concurrent.ConcurrentHashMap$Node[]
java.util.concurrent.ConcurrentHashMap
org.springframework.boot.loader.LaunchedURLClassLoader @ 0x6000a6860

基本上可以说是很详细了，一语中的，如果想要查看明细，可以直接点击detail，里面有更详细的说明。

Top Consumers

最大对象报告，可以展现哪些类、哪些 class loader、哪些 package 占用最高比例的内存，其功能 Histogram 及 Dominator tree 也都支持。

使用场景：应用程序发生内存泄漏时，查看哪些泄漏的对象通常在 Dump 快照中会占很大的比重。因此，对简单的问题具有较高的价值。

Path To GC Roots

使用入口：目标域右键 → List objects → with outgoing references/with incoming references.

被JVM持有的对象，如当前运行的线程对象，被systemclass loader加载的对象被称为GC Roots，从一个对象到GC Roots的引用链被称为Path to GC Roots，通过分析Path to GC Roots可以找出JAVA的内存泄露问题，当程序不在访问该对象时仍存在到该对象的引用路径（这个对象可能内存泄漏）。

再次选择某个引用关系，然后选择菜单“Path To GC Roots”，即可显示到 GC Roots 的全路径。通常在排查内存泄漏的时候，会选择排除虚弱软等引用。

在对象引用图中查看某个特定对象的所有引用关系（提供对象对其他对象或基本类型的引用关系，以及被外部其他对象的引用关系）。通过任一对象的直接引用及间接引用详情（主要是属性值及内存占用），提供完善的依赖链路详情。

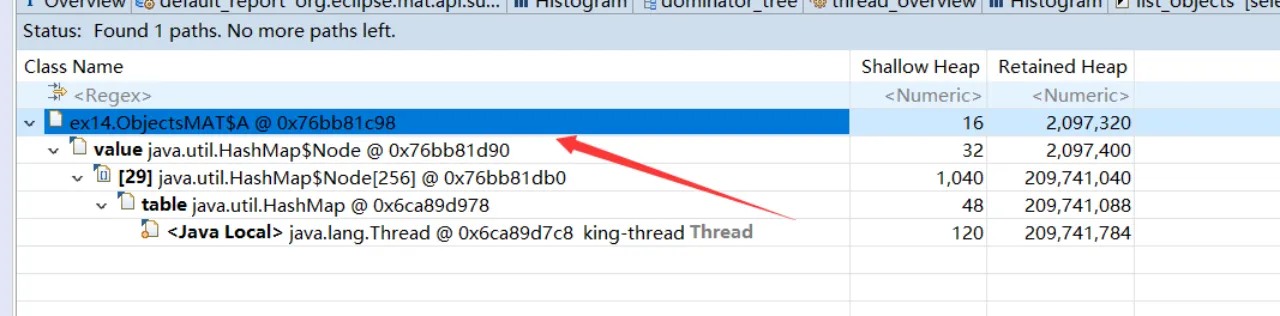

使用这种方式，即可在引用之间进行跳转，方便的找到所需要的信息（这里从对象反推到了线程king-thread）,也可以快速定位到有内存泄漏的问题代码。

实战

JVM 启动参数

sh
-Xmx512m -XX:+HeapDumpOnOutOfMemoryError
-XX:HeapDumpPath=/Users/Desktop/dump/heapdump.hprof
-XX:-UseCompressedClassPointers
-XX:-UseCompressedOops

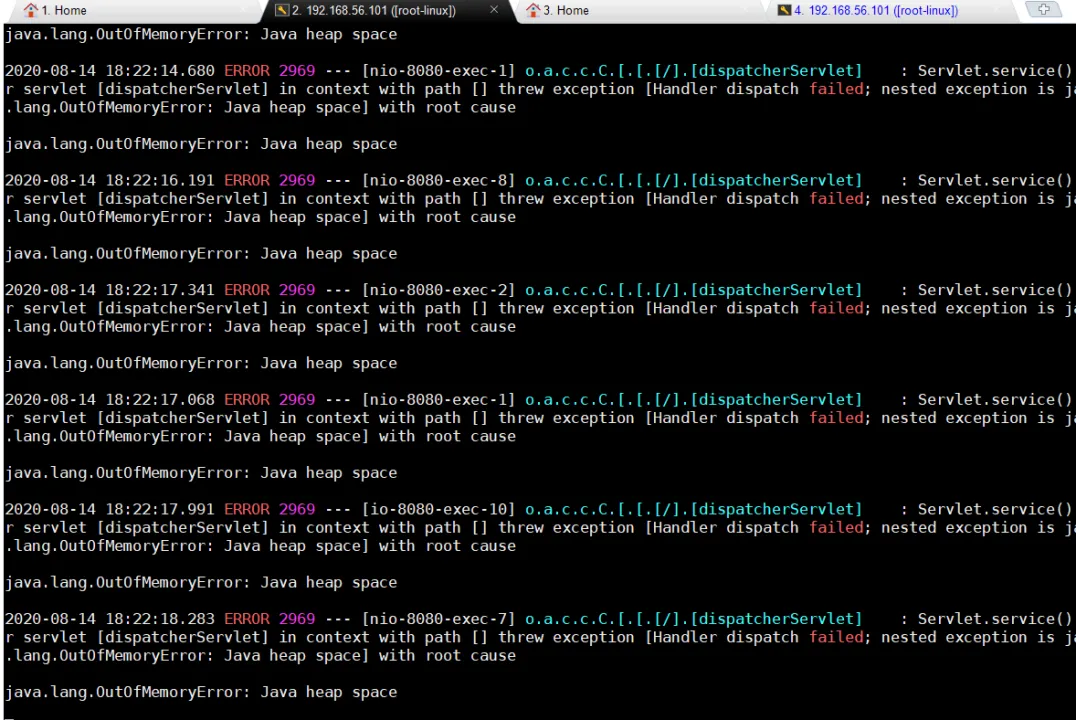

开始分析

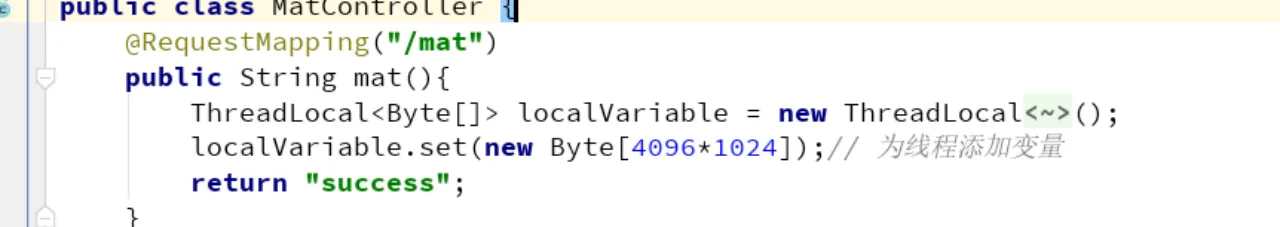

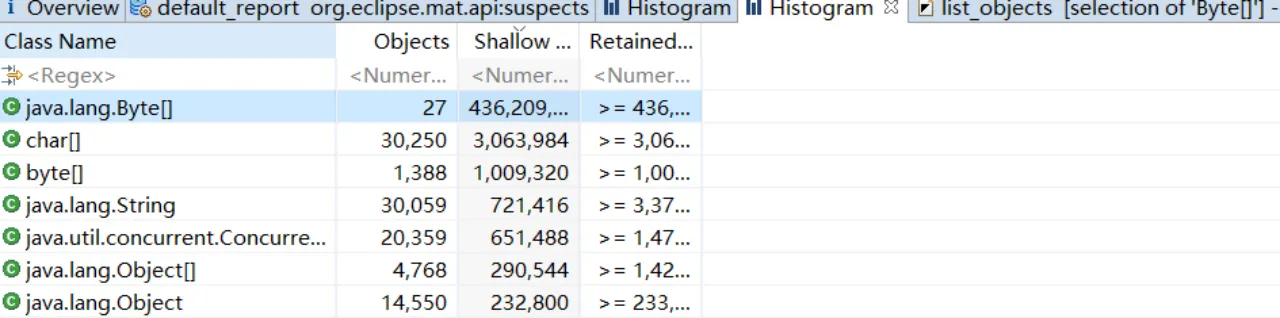

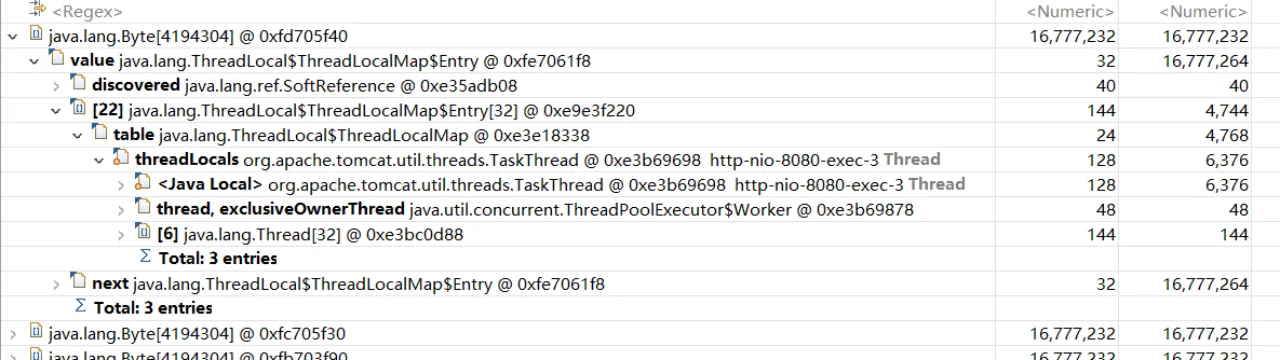

在这里我们就可以很明显地查看到是 ThreadLocal 这块的代码出现了问题。

原因分析

ThreadLocal是基于ThreadLocalMap实现的，这个Map的Entry继承了WeakReference，而Entry对象中的key使用了WeakReference封装，也就是说Entry中的key是一个弱引用类型，而弱引用类型只能存活在下次GC之前。

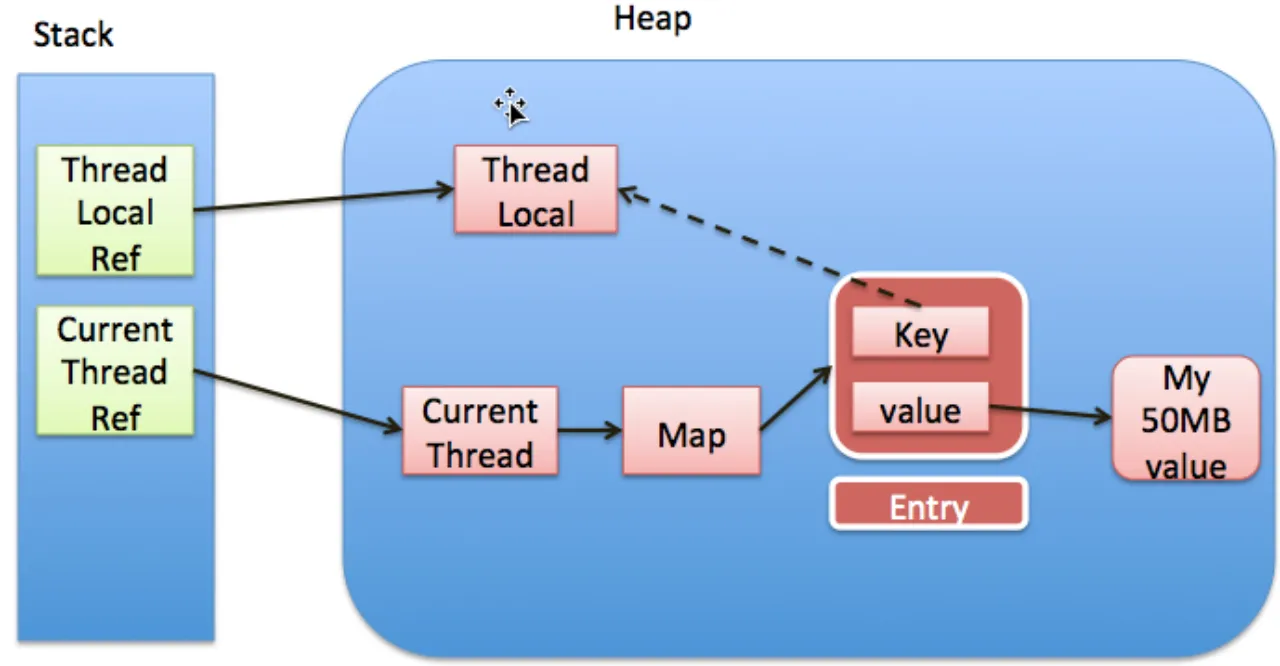

当把threadlocal变量置为null以后，没有任何强引用指向threadlocal实例，所以threadlocal将会被gc回收。当发生一次垃圾回收，ThreadLocalMap中就会出现key为null的Entry，就没有办法访问这些key为null的Entry的value，如果当前线程再迟迟不结束的话（肯定不会结束），这些key为null的Entry的value就会一直存在一条强引用链：Thread Ref -> Thread -> ThreaLocalMap -> Entry -> value，而这块value永远不会被访问到了，所以存在着内存泄露。如下图：

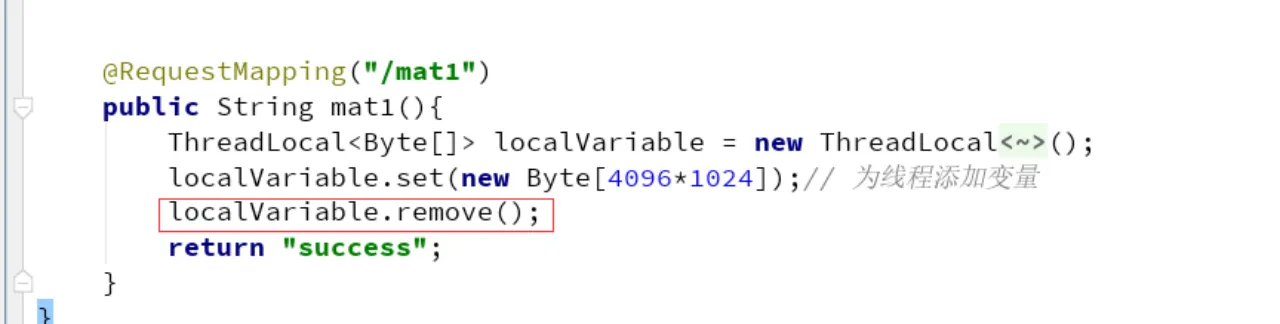

只有当前thread结束以后，current thread就不会存在栈中，强引用断开，Current Thread、Map value将全部被GC回收（但是这种情况很难）。最好的做法是不在需要使用ThreadLocal变量后，都调用它的remove()方法，清除数据。

总结

可以看到，上手 MAT 工具是有一定门槛的，除了其操作模式，还需要对我们前面介绍的理论知识有深入的理解，比如 GC Roots、各种引用级别等。如果不能通过大对象发现问题，则需要对快照进行深入分析。使用柱状图和支配树视图，配合引入引出和各种排序，能够对内存的使用进行整体的摸底。由于我们能够看到内存中的具体数据，排查一些异常数据就容易得多。上面这些问题通过分析业务代码，也不难发现其关联性。问题如果非常隐蔽，则需要使用 OQL 等语言，对问题一一排查、确认。
